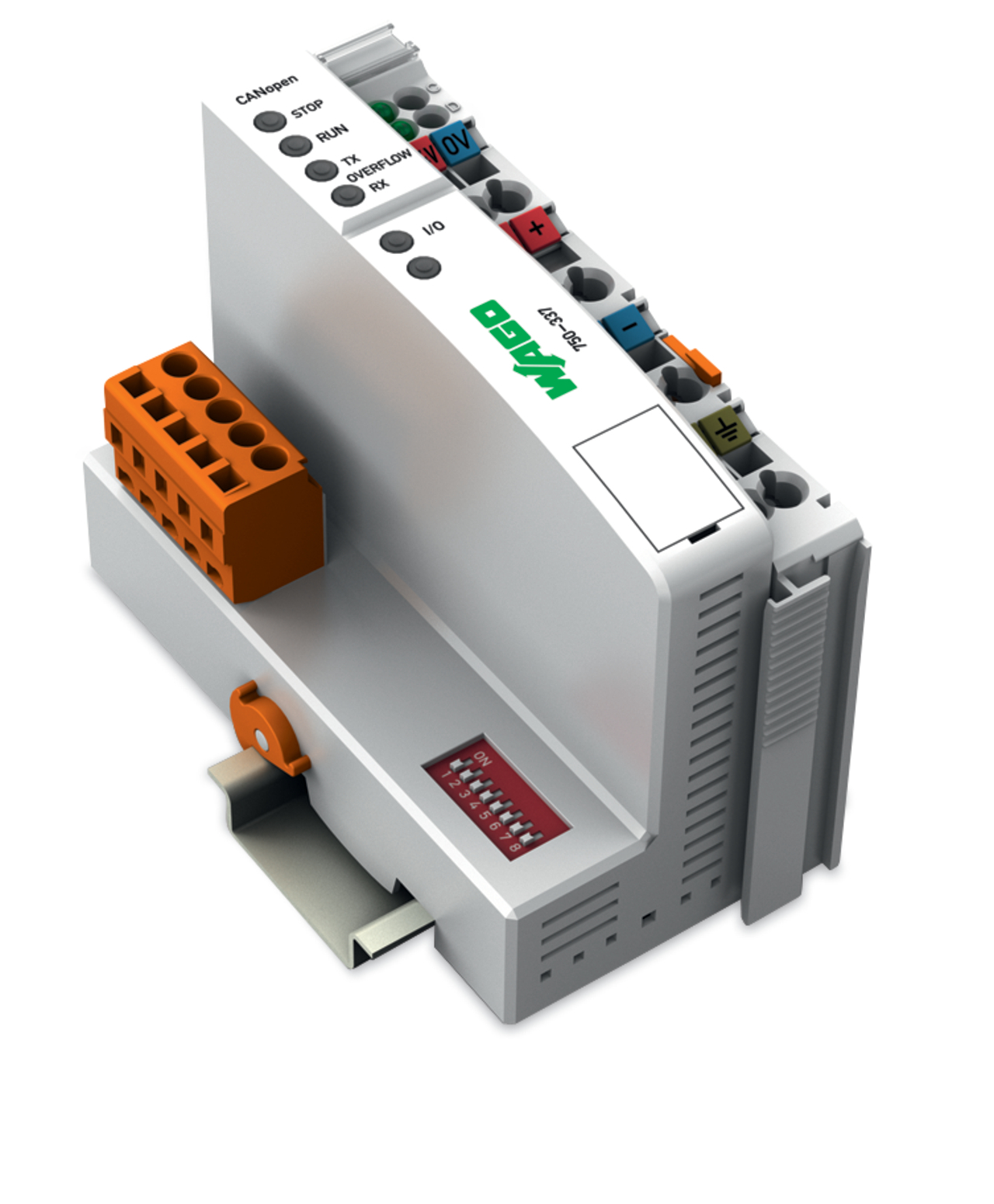

Feldbuskoppler CANopen; MCSDieser Feldbuskoppler verbindet das WAGO-I/O-SYSTEM als Slave mit dem CANopen-Feldbus. Die Daten werden mit PDOs und SDOs übertragen.

Der Buskoppler erkennt alle gesteckten I/O-Klemmen und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch byteweise) Klemmen handeln.

Das lokale Prozessabbild wird in einen Eingangs- und Ausgangsdatenbereich unterteilt. Die Prozessdaten können über den CANopen-Bus eingelesen und in einer Steuerung weiterverarbeitet werden. Die Prozessausgangsdaten werden über den CANopen-Bus ausgegeben.

Die Daten der analogen Klemmen werden in der Reihenfolge ihrer Position nach dem Buskoppler in die PDOs gemappt. Die Bits der digitalen Klemmen werden zu Bytes zusammengfügt und ebenfalls in die PDOs gemappt. Ist die Anzahl der digitalen E/A größer als 8 Bit, beginnt der Koppler automatisch ein weiteres Byte.

Die Einträge in dem Objektverzeichnis können nach Bedarf auf die 32 Rx PDOs und 32 Tx PDOs gemappt werden.

Der gesamte Eingangs- und Ausgangsdatenbereich kann mit den SDOs übertragen werden.

Per Software können Platzhalterklemmen gesetzt werden.

Technische Daten

Mit integrierter Stromversorgung	ja
Eingangsspannung bei DC	24 V
Art der Eingangsspannung	DC
Max. Eingangsstrom bei DC	0,5 A
Anzahl der HW-Schnittstellen sonstige	1
Mit optischer Schnittstelle	nein
Unterstützt Protokoll für EtherCAT	nein
Unterstützt Protokoll für TCP/IP	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für CAN	ja
Unterstützt Protokoll für INTERBUS	nein
Unterstützt Protokoll für ASI	nein
Unterstützt Protokoll für KNX	nein
Unterstützt Protokoll für MODBUS	nein
Unterstützt Protokoll für Data-Highway	nein
Unterstützt Protokoll für DeviceNet	nein
Unterstützt Protokoll für SUCONET	nein
Unterstützt Protokoll für LON	nein
Unterstützt Protokoll für SERCOS	nein
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für PROFINET CBA	nein
Unterstützt Protokoll für Foundation Fieldbus	nein
Unterstützt Protokoll für EtherNet/IP	nein
Unterstützt Protokoll für AS-Interface Safety at Work	nein
Unterstützt Protokoll für DeviceNet Safety	nein
Unterstützt Protokoll für INTERBUS-Safety	nein
Unterstützt Protokoll für PROFIsafe	nein
Unterstützt Protokoll für SafetyBUS p	nein
Unterstützt Protokoll für sonstige Bussysteme	nein
Funkstandard Bluetooth	nein
Funkstandard WLAN 802.11	nein
Funkstandard GPRS	nein
Funkstandard GSM	nein
Funkstandard UMTS	nein
IO-Link Master	nein
Systemkomponente	ja
Schutzart (IP)	IP20
Anzahl der Steckplätze	1
Mit steckbaren Baugruppen, digitale E/A	ja
Mit steckbaren Baugruppen, analoge E/A	ja
Mit steckbaren Baugruppen, Kommunikationsmodule	ja
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module	ja
Mit steckbaren Baugruppen, Zentralmodule	ja
Mit steckbaren Baugruppen, sonstige	ja
Ausführung des elektrischen Anschlusses	Federzuganschluss
Mit Potentialtrennung	ja
Feldbusanschluss über seperaten Buskoppler möglich	nein
Mit Buskoppler für modularen Stationsaufbau	ja
Tragschienenmontage möglich	ja
Wand-/Direktmontage möglich	nein
Fronteinbau möglich	nein
Rack-Montage möglich	nein
Geeignet für Sicherheitsfunktionen	nein
SIL nach IEC 61508	ohne
Performance Level nach EN ISO 13849-1	ohne
Zugehöriges Betriebsmittel (Ex ia)	nein
Zugehöriges Betriebsmittel (Ex ib)	nein
Explosionsschutz-Kategorie für Gas	ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub	ATEX Staub-Ex-Schutz, Kat. 3D
Zertifiziert für UL-Gefahrenbereich Klasse I	ja
Zertifiziert für UL-Gefahrenbereich Klasse II	nein
Zertifiziert für UL-Gefahrenbereich Klasse III	nein
Zertifiziert für UL-Gefahrenbereich Division 1	ja
Zertifiziert für UL-Gefahrenbereich Division 2	nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)	nein
Breite	51 mm
Höhe	100 mm
Tiefe	71,09999999 mm
Verkaufseinheit	1
