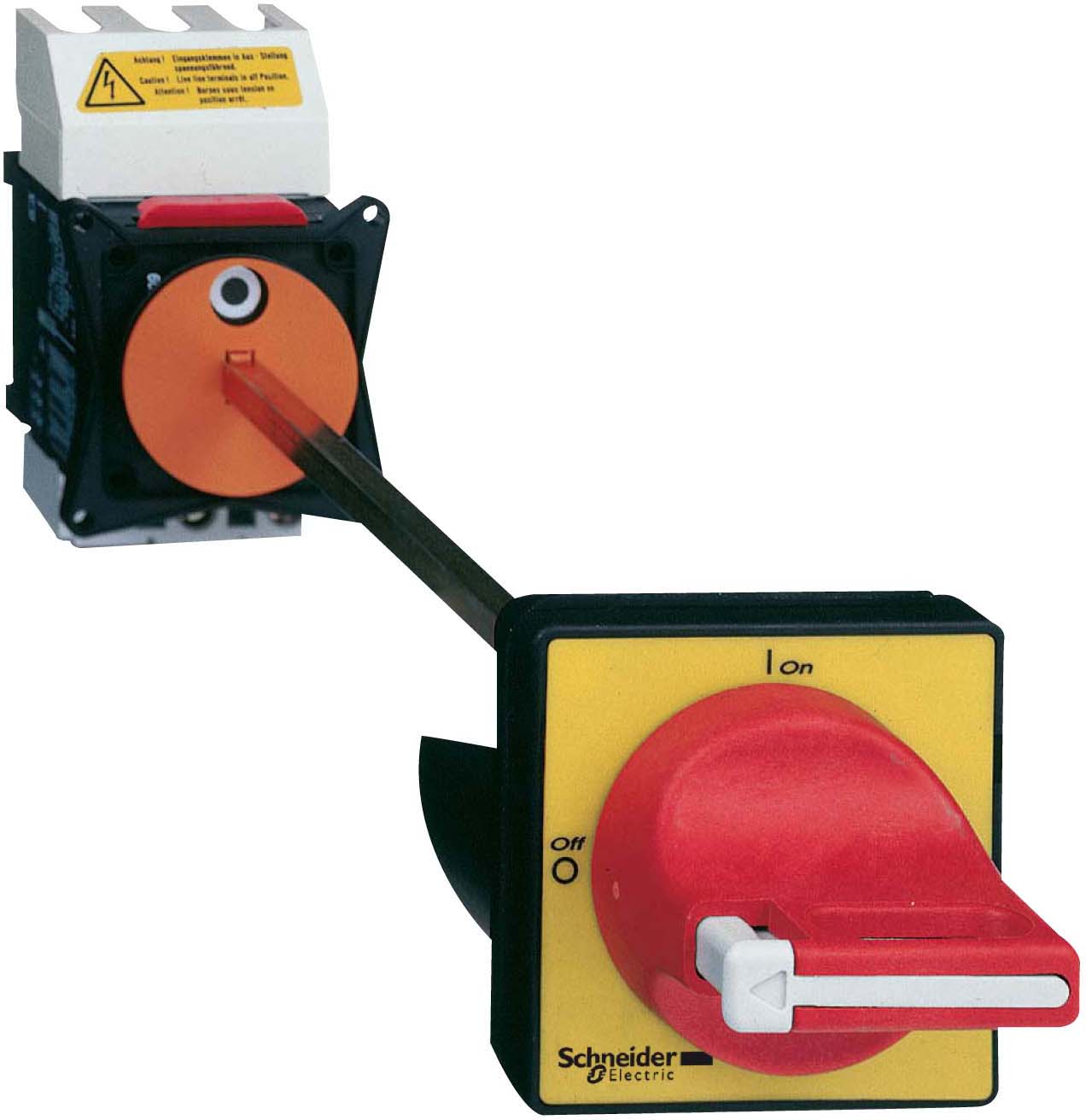

Schneider Electric Not-Aus Hauptschalter 80A 3p 690V VCCF4
Product information "Schneider Electric Not-Aus Hauptschalter 80A 3p 690V VCCF4"
Lasttrennschalter Eine Reihe von Sicherheitssteuerungsprodukten, die einfach zu bedienen und einzurichten sind, mit kompakten und ergonomischen Produkten für Anforderungen im Bereich von Startermotoren und Stop -Motoren.
Technische Daten
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 0..690 V |
| Bemessungsdauerstrom Iu | 80 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 57 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 80 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,96 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 30 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 10 kA |
| Polzahl | 3 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | nein |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | rot |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP), frontseitig | IP65 |
