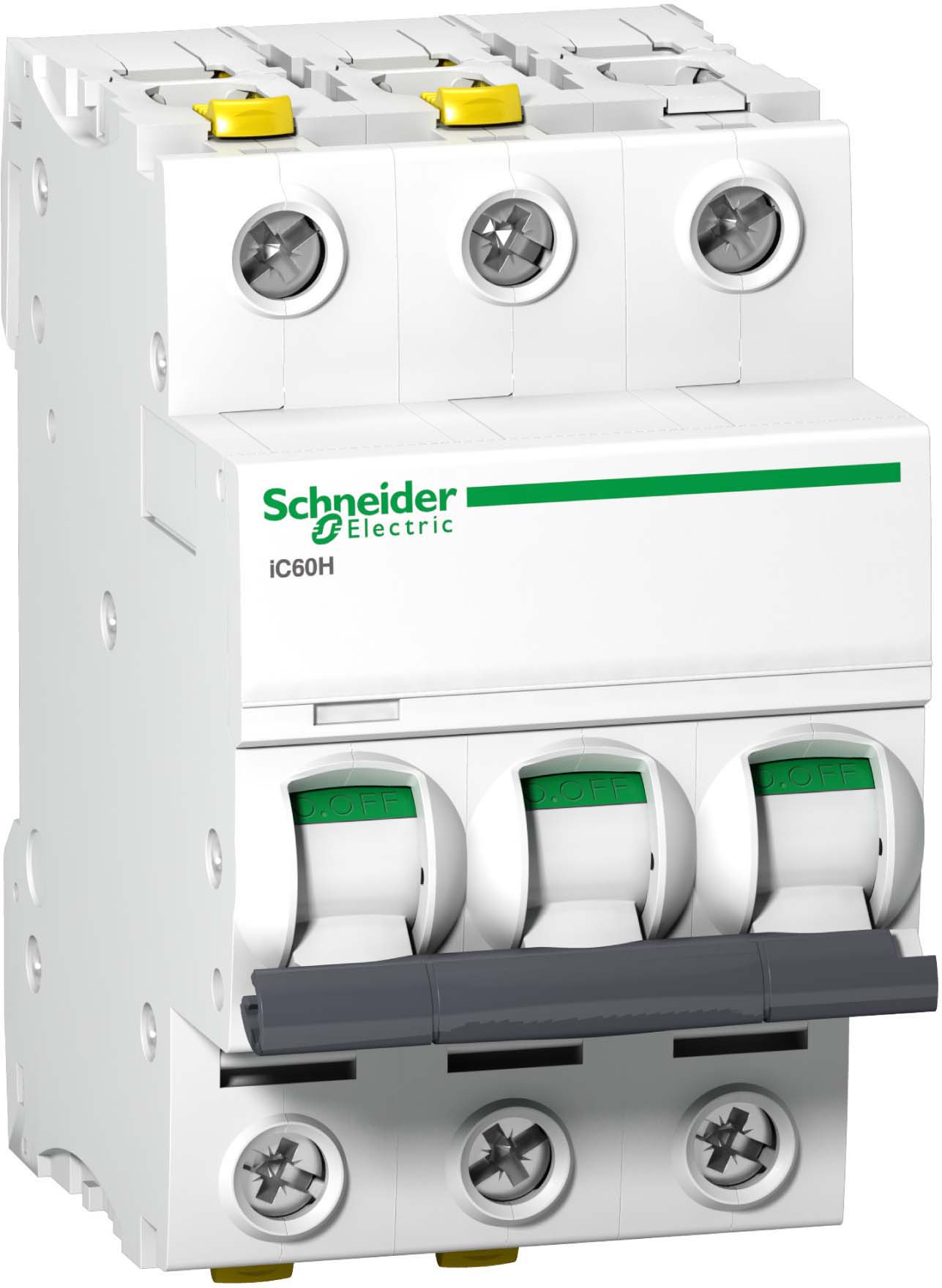

Schneider Electric LS-Schalter 3P 20A C IC60H A9F07320
Content:
1 Stück
Shipping in 14 day(s)
€60.74
Content:
1 Stück
net €51.04
Product information "Schneider Electric LS-Schalter 3P 20A C IC60H A9F07320"
Leitungsschutzschalter Acti 9 iC60H, 10kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 3-polig, Nennstrom 20A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Technische Daten
| Einbautiefe | 44,5 mm |
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 3 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsstrom | 20 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
| Frequenz | 50..60 Hz |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 3 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -35..70 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..16 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..25 mm² |
| Explosionsgeschützt | nein |
| Verkaufseinheit | 1 STK |
