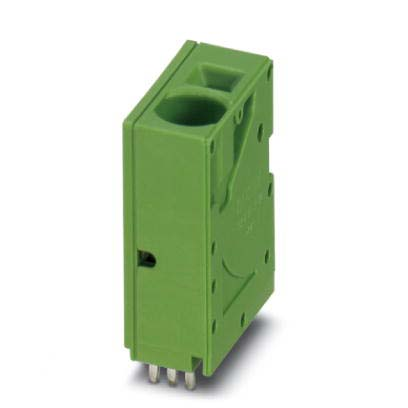

Phoenix Contact Leiterplattenklemme 1016011
Immediately available, shipping in 1-2 business days
€183.75
Prices incl. VAT plus shipping costs net €154.41
Product information "Phoenix Contact Leiterplattenklemme 1016011"
Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: SPT 16/..-V, Rastermaß: 10 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,6 mm, Anzahl der Lötpins pro Potenzial: 6, Verpackungsart: verpackt im Karton. Die Bemessungsdaten beziehen sich nur auf das entsprechende Bauteil. Die Luft- und Kriechstrecken zu benachbarten Bauteilen müssen den entsprechenden Anwendungsstandards genügen.
Technische Daten
| Höhe | 35,9 mm |
| Anzahl der elektrischen Anschlüsse | 1 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse | 10 mm |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Bemessungsstrom In | 76 A |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannung | 8 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75..16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75..10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,75..16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 16 mm² |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Durchmesser Anschlusspin | 1,7 mm |
| Länge des Pins | 4,6 mm |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -40..105 °C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
| Verkaufseinheit | 50 |
