Niedax Hängestiele HU 6040/1100 E3
Content:
1 Stück
Shipping in 14 day(s)
€623.19
Content:
1 Stück
net €523.69
Product information "Niedax Hängestiele HU 6040/1100 E3"

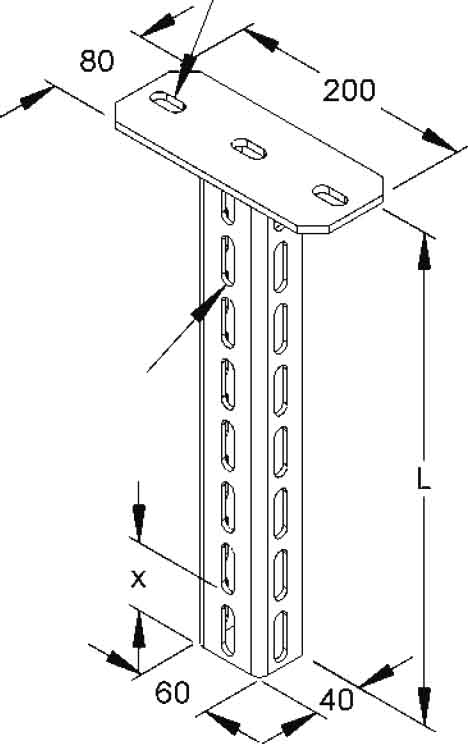

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 6040/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 E3 mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. VDE zertifiziert! für Ausleger : KTAM... E3 KTA... E3 KTAS... E3 Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm U-Profil : 40 x 60 x 40 mm Materialstärke t : 4 mm dreiseitige Profillochung, einreihig : 13 x 40 mm mittiger Abstand : 50 mm Gesamtlänge L : 1106 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301
Technische Daten
| Länge | 1106 mm |
| Profilbreite | 40 mm |
| Profilhöhe | 60 mm |
| Ausführung | U-Profil |
| Tragfähigkeit | 6 kN |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | rostfreier Stahl |
| Rostfreier Stahl, gebeizt | ja |
| Werkstoffgüte | Edelstahl (V2A) |
| Oberflächenschutz | sonstige |
| Gewicht | 4,0989 kg |
| Verkaufseinheit | 1 STK |
