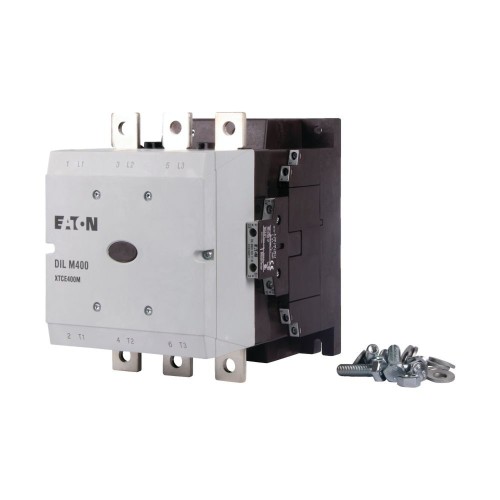

Eaton Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA250) - 208209
Eaton Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA250) - 208209
Immediately available, shipping in 1-2 business days
€3,340.34
Prices incl. VAT plus shipping costs net €2,807.01
Product information "Eaton Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA250) - 208209"
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 400 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 612 A, gekapselt: Ith= 450 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom
Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110..250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 110..250 V |
| Bemessungssteuerspeisespannung Us bei DC | 110..250 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Betriebsspannung bei AC 50 Hz | 110..250 V |
| Betriebsspannung bei AC 60 Hz | 110..250 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 612 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 400 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 200 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 296 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 160 kW |
| Bemessungsbetriebsleistung NEMA | 223 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | nein |
| Breite | 160 mm |
| Höhe | 209 mm |
| Tiefe | 216 mm |
| Verkaufseinheit | 1 |
Downloads & Documents
Eaton Electric GmbH
Installationstechnik Hein-Moeller-Str. 7-11
53115 Bonn
DE
www.moeller.net
