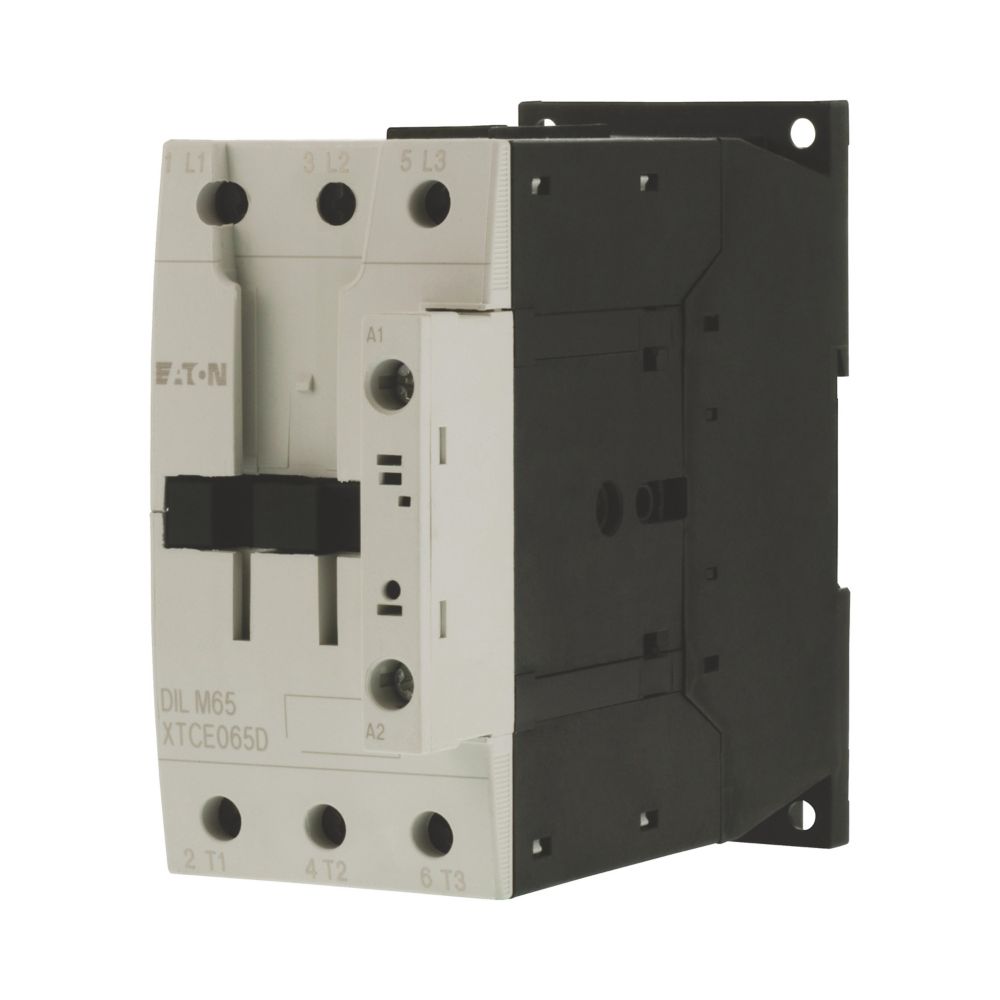

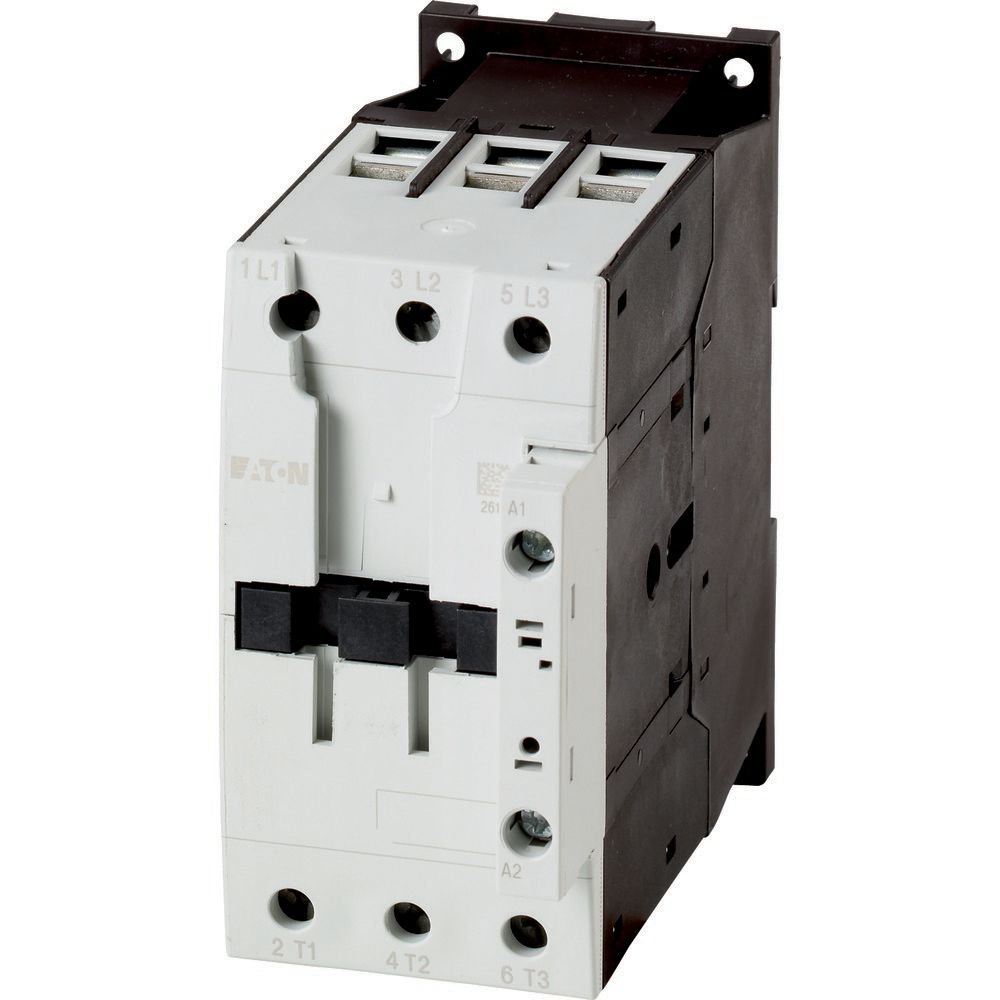

Eaton Leistungsschütz 30kW/400V,DC DILM65(RDC24) - 277908
Immediately available, shipping in 1-2 business days
€409.99
Content:
1 Stück
Prices incl. VAT plus shipping costs net €344.53
Product information "Eaton Leistungsschütz 30kW/400V,DC DILM65(RDC24) - 277908"
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 98 A, gekapselt: Ith= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 200 A, gekapselt: Ith= 180 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Gleichstrombetätigung
Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei DC | 24..27 V |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 98 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 65 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 12 kW |
| Bemessungsbetriebsleistung NEMA | 37 kW |
| Geeignet für Reiheneinbau | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Verkaufseinheit | 1 STK |
