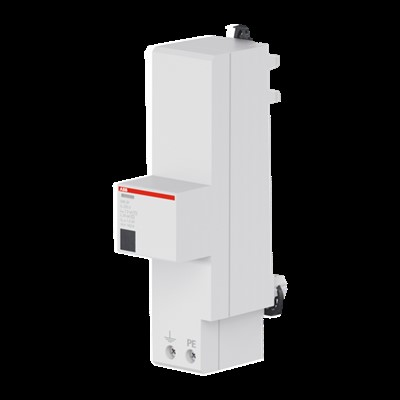

ABB Stotz S&J TN-S Kombi-Ableiter Typ1+2 3+1P, 25kA, 40mm S. OVR ZPT1-T2 3N25-255
ABB Stotz
ABB Stotz S&J TN-S Kombi-Ableiter Typ1+2 3+1P, 25kA, 40mm S. OVR ZPT1-T2 3N25-255
Product number:
2CTB815799R1500
Shipping in 14 day(s)
€1,595.64
Prices incl. VAT plus shipping costs net €1,340.87
Product information "ABB Stotz S&J TN-S Kombi-Ableiter Typ1+2 3+1P, 25kA, 40mm S. OVR ZPT1-T2 3N25-255"
Kombinierte Blitz- und Überspannungs-Schutzeinrichtung Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Kombi-Ableiter können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte bestehen aus leckstromfreien Funkenstrecken und sind für den Vorzählerbereich geeignet. Die Funktionsanzeige erfolgt über eine optische Anzeige und sind werkzeugfrei aufrastbar auf das 40mm Sammelschienensystem.
Technische Daten
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | nein |
| Netzform TN-C-S | nein |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform sonstige | nein |
| Polzahl | 3 |
| Blitzstoßstrom (10/350 µs) | 25 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,5 kV |
| Schutzpegel L-N | 1,5 kV |
| Schutzpegel N-PE | 1500 kV |
| Folgestromlöschfähigkeit | 25 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | -1 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | -1 A |
| Montageart | Hutschiene TH35 |
| Baugröße | 1 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Fernsignalisierung | nein |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Spannungsschaltende Funkenstreckentechnologie | nein |
| Überstromgeschützter Spannungsabgriff | nein |
| Schutzart (IP) | IP30 |
| Verkaufseinheit | 1 |
