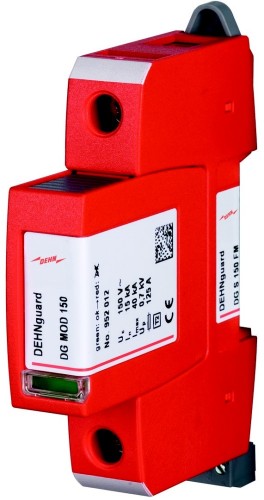

DEHN ÜS-Ableiter DEHNguard DG S 150 FM - 952092
Product information "DEHN ÜS-Ableiter DEHNguard DG S 150 FM - 952092"
Einpoliger Überspannungsableiter DEHNguard S, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gestecktem Schutzmodul. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher.
Technische Daten
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform sonstige | nein |
| Anzahl der Leiter (ohne Erde) | 1 |
| Nennableitstoßstrom (8/20) | 15 kA |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Nennspannung AC | 120 V |
| Höchste Dauerspannung AC | 150 V |
| Höchste Dauerspannung DC | 200 V |
| Schutzpegel | 0,7 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
| Kurzschlussfestigkeit (Isccr) | 50 kA |
| Integrierter Kurzschlussschutz | nein |
| Integrierte Vorsicherung | nein |
| Leckstromfrei | nein |
| Montageart | Hutschiene TH35 |
| Baugröße | 1 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | ja |
| Schutzart (IP) | IP20 |
| Verkaufseinheit | 1 |
