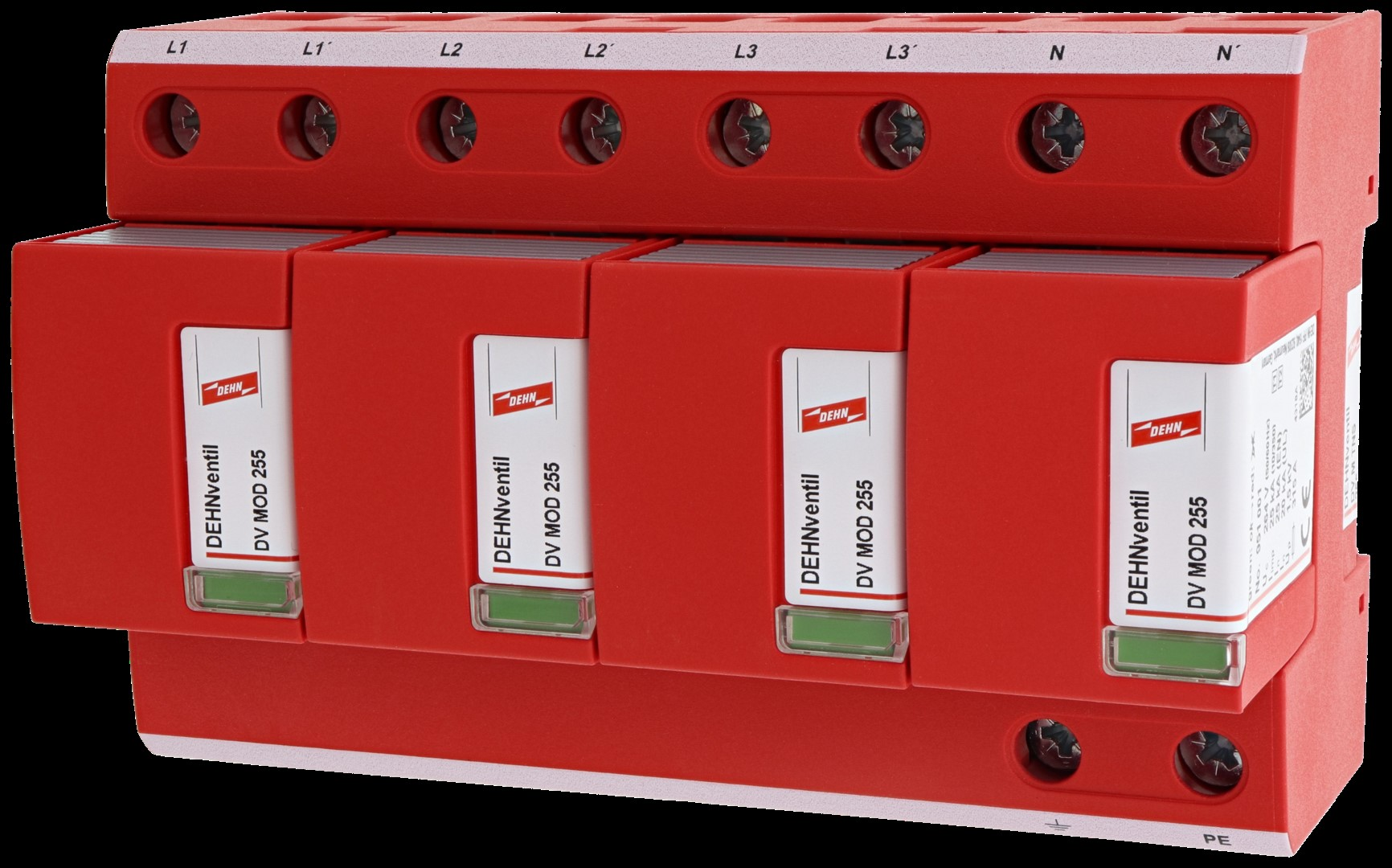

DEHN Kombi-Ableiter DEHNventil M DV TNS 255
Product information "DEHN Kombi-Ableiter DEHNventil M DV TNS 255"
Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.
Technische Daten
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | nein |
| Netzform TN-C | nein |
| Netzform TN-C-S | nein |
| Netzform TN-S | ja |
| Netzform TT | nein |
| Netzform sonstige | nein |
| Polzahl | 4 |
| Blitzstoßstrom (10/350 µs) | 100 kA |
| Höchste Dauerspannung AC | 264 V |
| Nennspannung AC | 230 V |
| Schutzpegel L-PE | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Folgestromlöschfähigkeit | 50 kA |
| Spezifische Energie (W/R) | 2500 kJ/Ohm |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 315 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Montageart | Hutschiene TH35 |
| Baugröße | 8 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Fernsignalisierung | nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Überstromgeschützter Spannungsabgriff | nein |
| Schutzart (IP) | IP20 |
| Verkaufseinheit | 1 |
