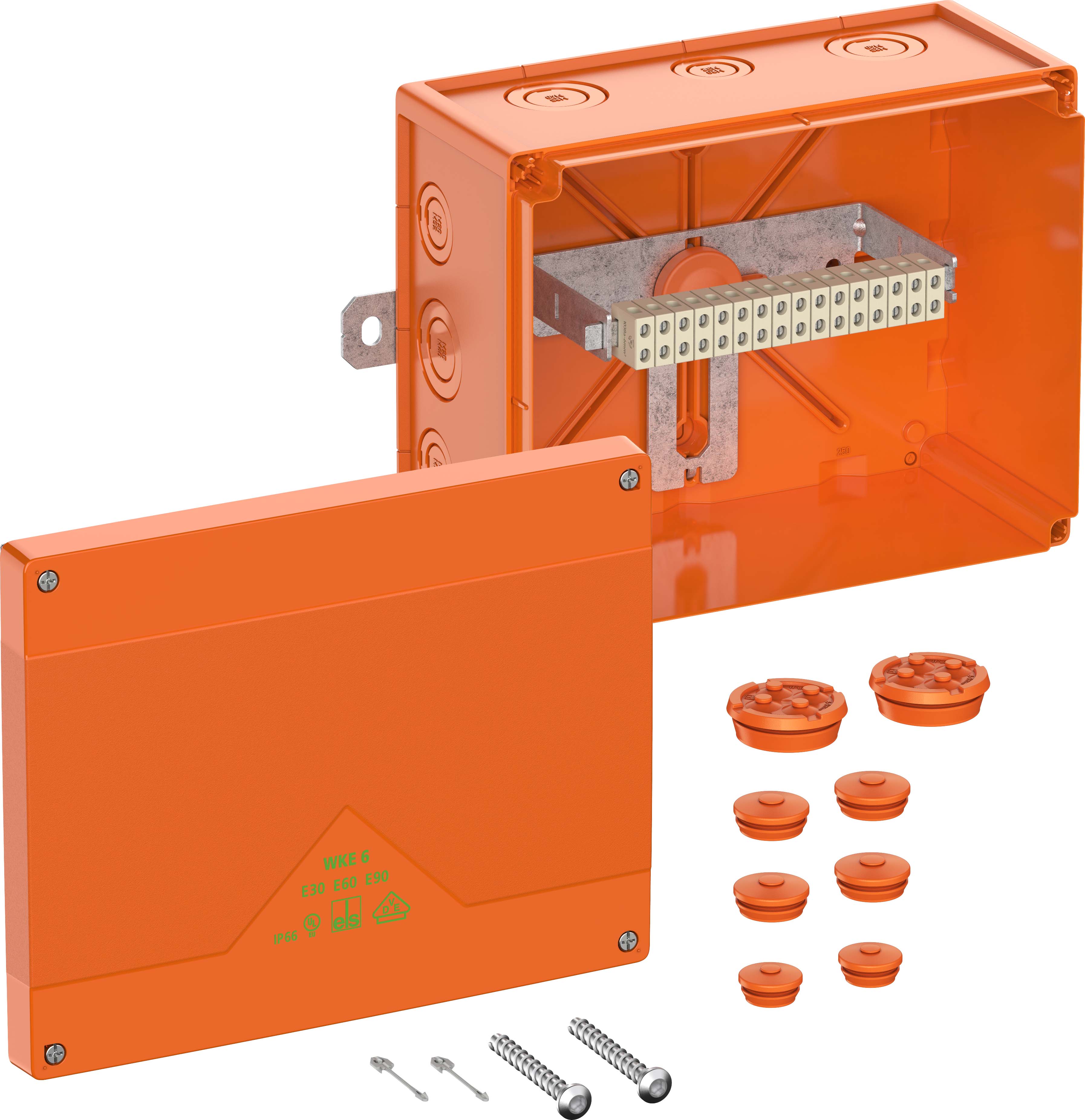

Spelsberg Kabelabzweigkasten WKE 6-16 x 1,5qmm - 86851601
Product information "Spelsberg Kabelabzweigkasten WKE 6-16 x 1,5qmm - 86851601"
Kabelabzweigkasten, mit Schutzart IP66, Ui=450V AC, zertifiziert nach VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), M20/M25/M32/M40, (4 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30-E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar, orange, Verbindungskasten 16-polig 0,5-2,5mm², Abzweigkasten 16-polig 0,5-1,5mm², Anzahl der klemmbaren Leiter pro Pol: 8 x 0,5² / 4 x 0,75² / 6 x 1² / 6 x 1,5² / 2 x 2,5²
Abmessungen: 200 x 250 x 120mm
Beigefügtes Zubehör: Deckelverliersicherung, Schraubanker, 2 Doppelmembranstutzen IP66 M20 Dichtbereich 7-12mm, 4 Doppelmembranstutzen IP66 M25 Dichtbereich 9-16mm, 2 Doppelmembranstutzen IP66 M40/4 Dichtbereich 4 x 6-9mm
Abmessungen: 200 x 250 x 120mm
Beigefügtes Zubehör: Deckelverliersicherung, Schraubanker, 2 Doppelmembranstutzen IP66 M20 Dichtbereich 7-12mm, 4 Doppelmembranstutzen IP66 M25 Dichtbereich 9-16mm, 2 Doppelmembranstutzen IP66 M40/4 Dichtbereich 4 x 6-9mm
Technische Daten
| Max. Leiterquerschnitt | 2,5 mm² |
| Bestückung | Klemme |
| Form | quadratisch |
| Montageart | Wand-/Deckenmontage |
| Montage im Erdreich | nein |
| Montage unter Wasser | nein |
| Einführung von hinten | ja |
| Länge | 250 mm |
| Breite | 200 mm |
| Tiefe | 120 mm |
| Anreihbar | ja |
| Anzahl der Einführungen | 16 |
| Art der Gehäusedurchführung | Vorprägung |
| Werkstoff | Kunststoff |
| Halogenfrei | ja |
| Oberflächenschutz | unbehandelt |
| Farbe | orange |
| Schutzart (IP) | IP66 |
| Schutzart (NEMA) | sonstige |
| Ausführung Deckel | sonstige |
| Transparenter Deckel | nein |
| Deckelbefestigung | geschraubt |
| Vergießbar | nein |
| Mit Vergussmasse mitgeliefert | nein |
| Plombierbar | ja |
| Bemessungsisolationsspannung Ui | 450 V |
| Funktionserhalt | E90 |
| Mit Abschirmung | nein |
| Witterungsbeständig | ja |
| Einsatztemperatur | -35..55 °C |
| Explosionsgeprüfte Ausführung | nein |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Verkaufseinheit | 1 STK |
