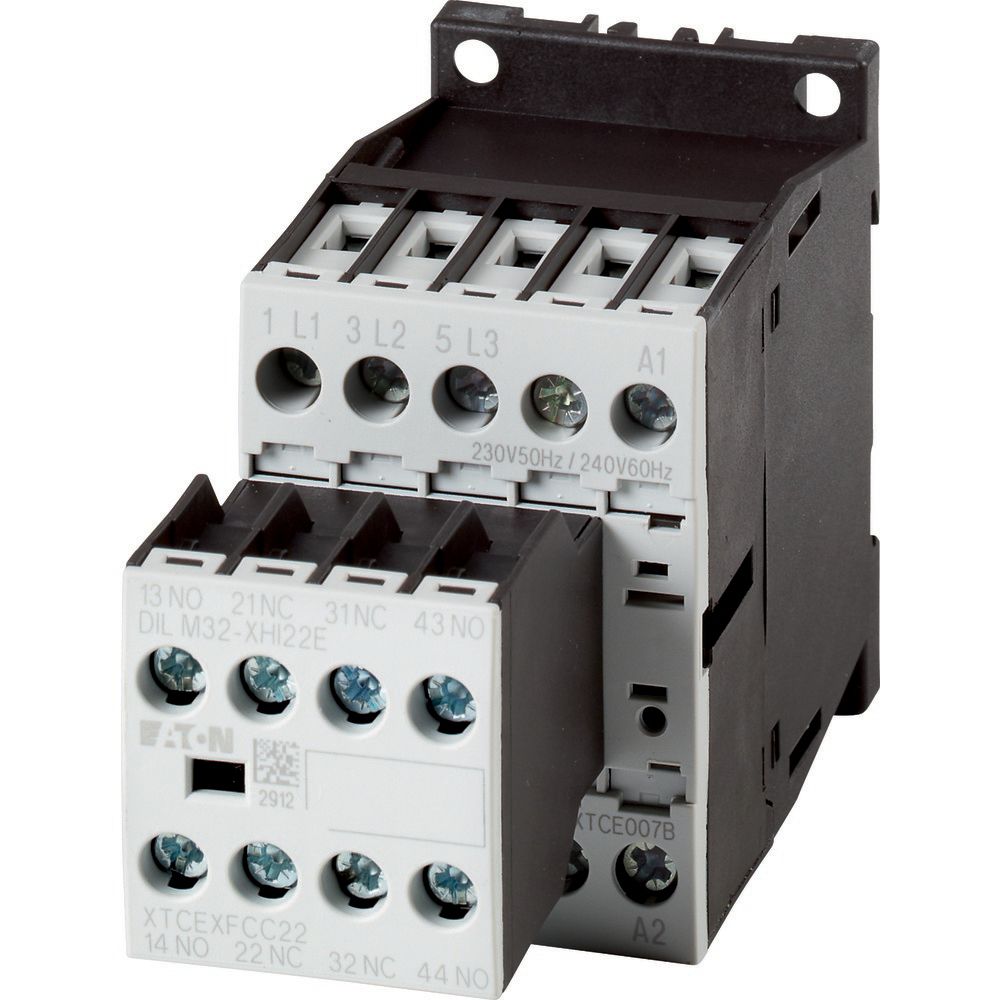

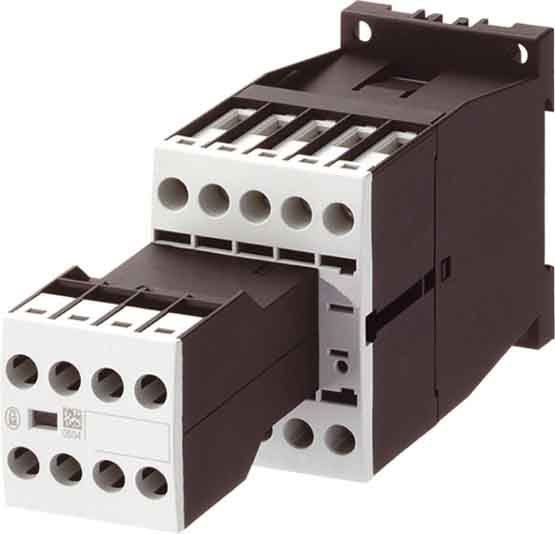

Product information "Eaton Leistungsschütz 4kW/400V,DC DILM9-22(24VDC) - 106368"
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Varistor-Schutzbeschaltung., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 2,5 kW |
| Bemessungsbetriebsleistung NEMA | 3,7 kW |
| Geeignet für Reiheneinbau | nein |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Verkaufseinheit | 1 STK |
