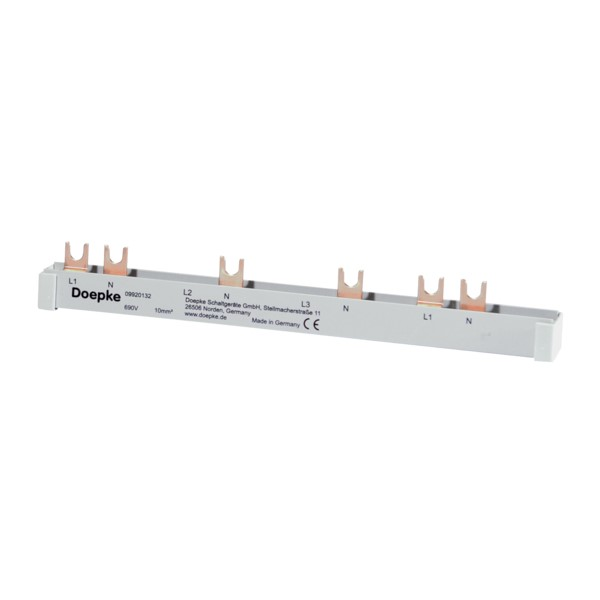

Doepke Phasenschiene B G12TE-3/N/S-10
Immediately available, shipping in 1-2 business days
€15.54
Prices incl. VAT plus shipping costs net €13.06
Product information "Doepke Phasenschiene B G12TE-3/N/S-10"
Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Bei den Sammelschienen für Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter, AFDD) der Baureihe DAFDD 1 wurde die jeweils dritte Teilungseinheit mit einer Aussparung für die AFD-Unit vorgesehen. Sie sind in zwei- und vierpoliger Ausführung sowie in zwei Längen erhältlich, die Platz für vier bzw. bis zu 20 DAFDD 1 bieten. Die Schienen stellen eine schnelle versorgungsseitige Verbindung auf der Unterseite der Geräte her.
Technische Daten
| Anzahl der Phasen | 3 |
| Polzahl | 4 |
| Geeignet für Anzahl Geräte | 4 |
| Teilungsmaß | 17,8 mm |
| Querschnitt | 10 mm² |
| Länge | 202 mm |
| Zuschneidbar | nein |
| Breite in Teilungseinheiten | 12 |
| Bemessungsdauerstrom Iu | 63 A |
| Ausführung des elektrischen Anschlusses | Gabel |
| Isoliert | nein |
| Bemessungsstoßspannung | 4,5 kV |
| Bedingter Bemessungskurzschlussstrom Iq | 15 kA |
| Max. Bemessungsbetriebsspannung Ue | 500 V |
| Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
| Geeignet für Geräte mit N-Leiter | ja |
| Geeignet für Geräte mit Hilfsschalter | nein |
| Farbe | grau |
| Verkaufseinheit | 1 |
