Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.
Typen von Hilfskontaktblöcken für frontseitige Montage:
¿ CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten
¿ CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner
¿ CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.
Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).
Typen von Hilfskontaktblöcken für seitliche Montage:

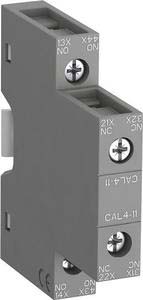

¿ CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten.
Zum Anbau auf der rechten bzw. linken Seite des Schützes.
Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.

Technische Daten

Anzahl der Kontakte als Schließer	1
Anzahl der Kontakte als Öffner	1
Bemessungsbetriebsstrom Ie bei AC-15, 230 V	4 A
Ausführung des elektrischen Anschlusses	Schraubanschluss
Ausführung	aufsteckbar
Montageart	Seitenanbau
Fassung	ohne
Verkaufseinheit	1 STK
