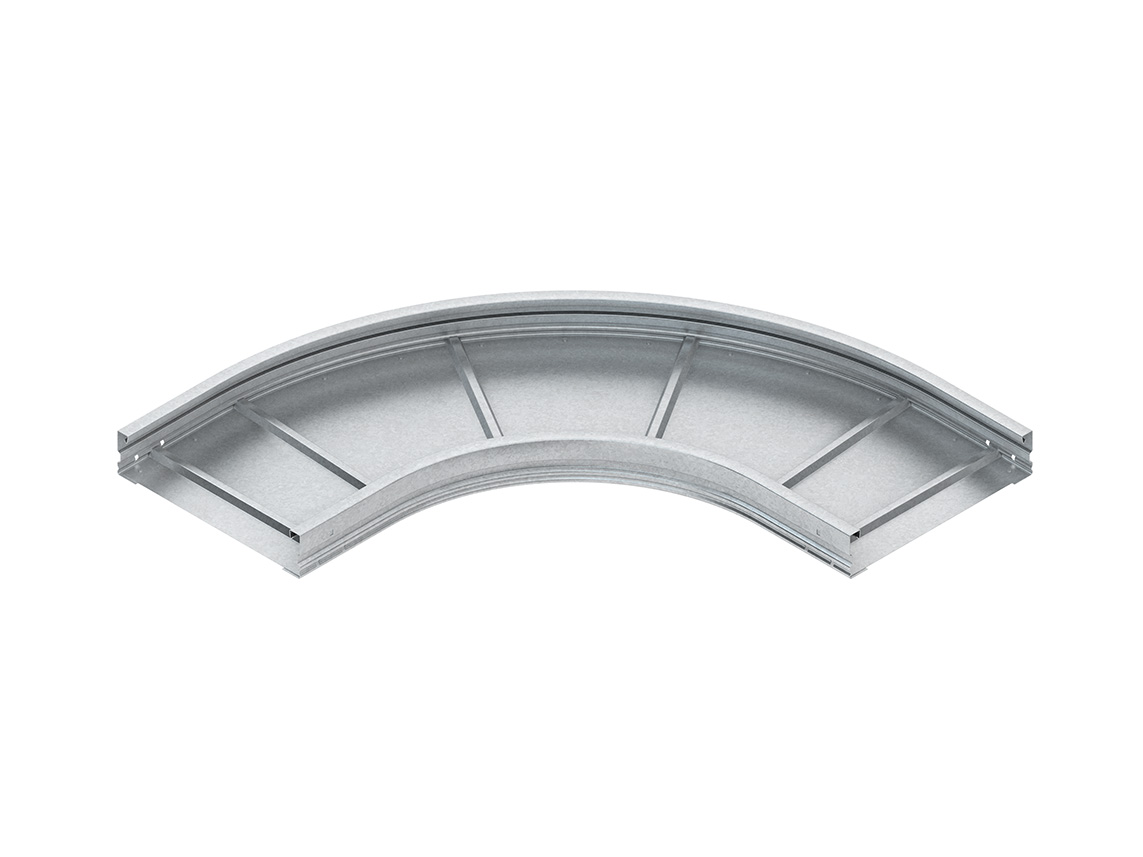

Niedax Rundbogen WRBR 105.200
Immediately available, shipping in 1-2 business days
€294.11
Prices incl. VAT plus shipping costs net €247.15
Product information "Niedax Rundbogen WRBR 105.200"
Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 105... Weitspannkabelrinne WRU 105... Abmessungen (ca. Maße) Höhe H x Breite B : 105 x 200 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Technische Daten
| Richtungsänderung | horizontal |
| Winkel | 90° |
| Bauform | Bogen starr |
| Bogenausführung | glatter Bogen |
| Mit Oberteil | nein |
| Innenradius | 500 mm |
| Kabelrinnenhöhe | 105 mm |
| Kabelrinnenbreite | 200 mm |
| Materialstärke | 1,5 mm |
| Seitenlochung | nein |
| Montagelochung im Boden | nein |
| NATO-Lochbild | nein |
| Ausführung | integrierter Verbinder |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Stahl |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | bandverzinkt |
| Einsatztemperatur | -20..120 °C |
| Verkaufseinheit | 1 |
