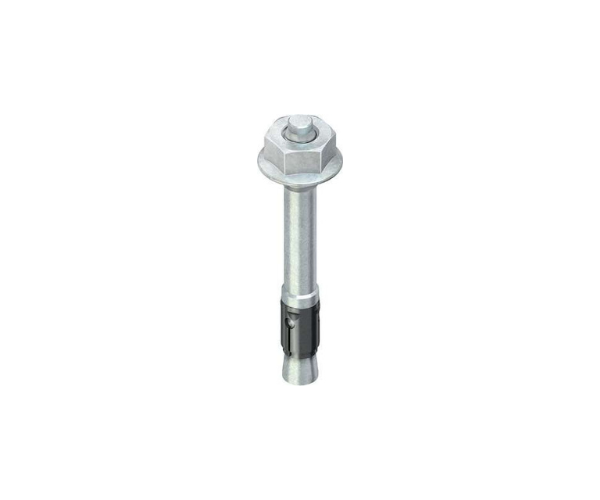

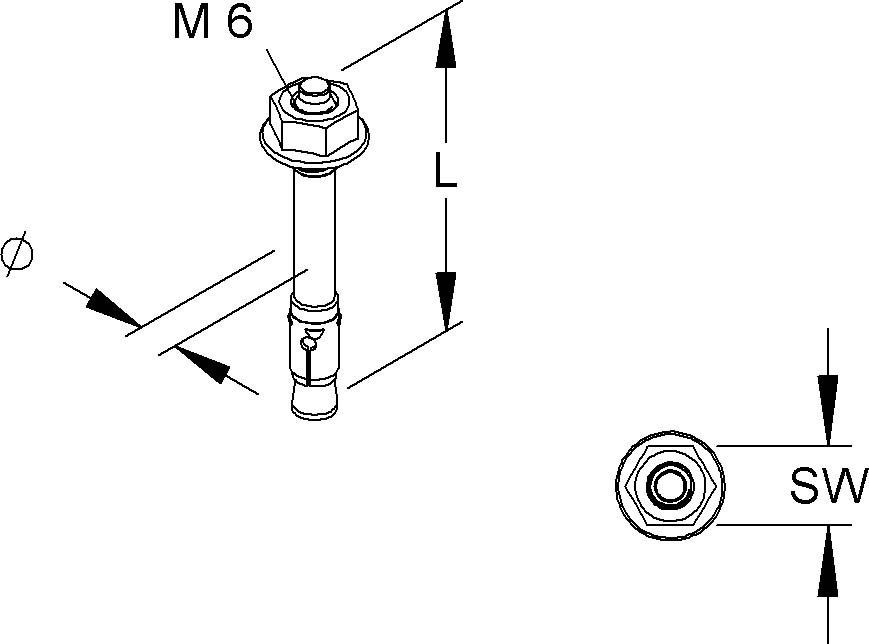

Durchsteckanker mit metrischem Anschlußgewinde M 6, einschließlich galvanisch verzinkter Flanschmutter. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und BauteilAbmessungen für Betonfestigkeitsklassen = B 25 bzw. C 20/25 und = B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr.: ETA-18/0541 zu beachten! Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendungsbereich : Der Anker darf als Mehrfachbefestigung für die Verankerung leichter Deckenbekleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² - auch in der aus Lastspannungen erzeugten Zugzone - verwendet werden. Setzen des Durchsteckankers, dass die effektive Verankerungstiefe eingehalten wird. Die Übereinstimmung wird sichergestellt mit der Einhaltung der zulässigen Anbauteildicke (Klemmbereich). Technische Angaben Anschlußgewinde : M 6 Gesamtlänge L : 50 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : = 5 mm effektive Verankerungstiefe h ef : 30 mm empfohlenes Drehmoment : 4 Nm Schlüsselweite : 10 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 2081/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0541 DoP NI001

Technische Daten

Ausführung	Einschlag
Befestigungsvorrichtung	sonstige
Durchsteckmontage	ja
Vorsteckmontage	nein
Max. Klemmdicke	5 mm
Geeignet für Beton	ja
Schlüsselweite	10 mm
Werkstoff der Hülse	Stahl
Werkstoffgüte der Hülse	sonstige
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Gewindeart	metrisch
Gewindemaß (metrisch)	6
Bohrlochdurchmesser	6 mm
Länge	40 mm
Min. Bohrlochtiefe	50 mm
Zul. Last Zugzone	1,4 kN
Mit Zulassung	ja
Selbstbohrend	nein
Verkaufseinheit	1 STK
