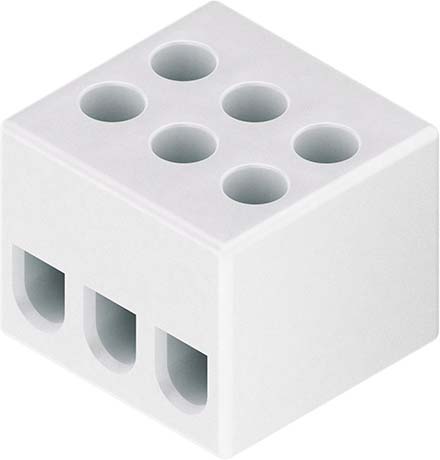

HKL Anschlussklemme Porzel. 0,75-2,5qmm 138.G
Product information "HKL Anschlussklemme Porzel. 0,75-2,5qmm 138.G"

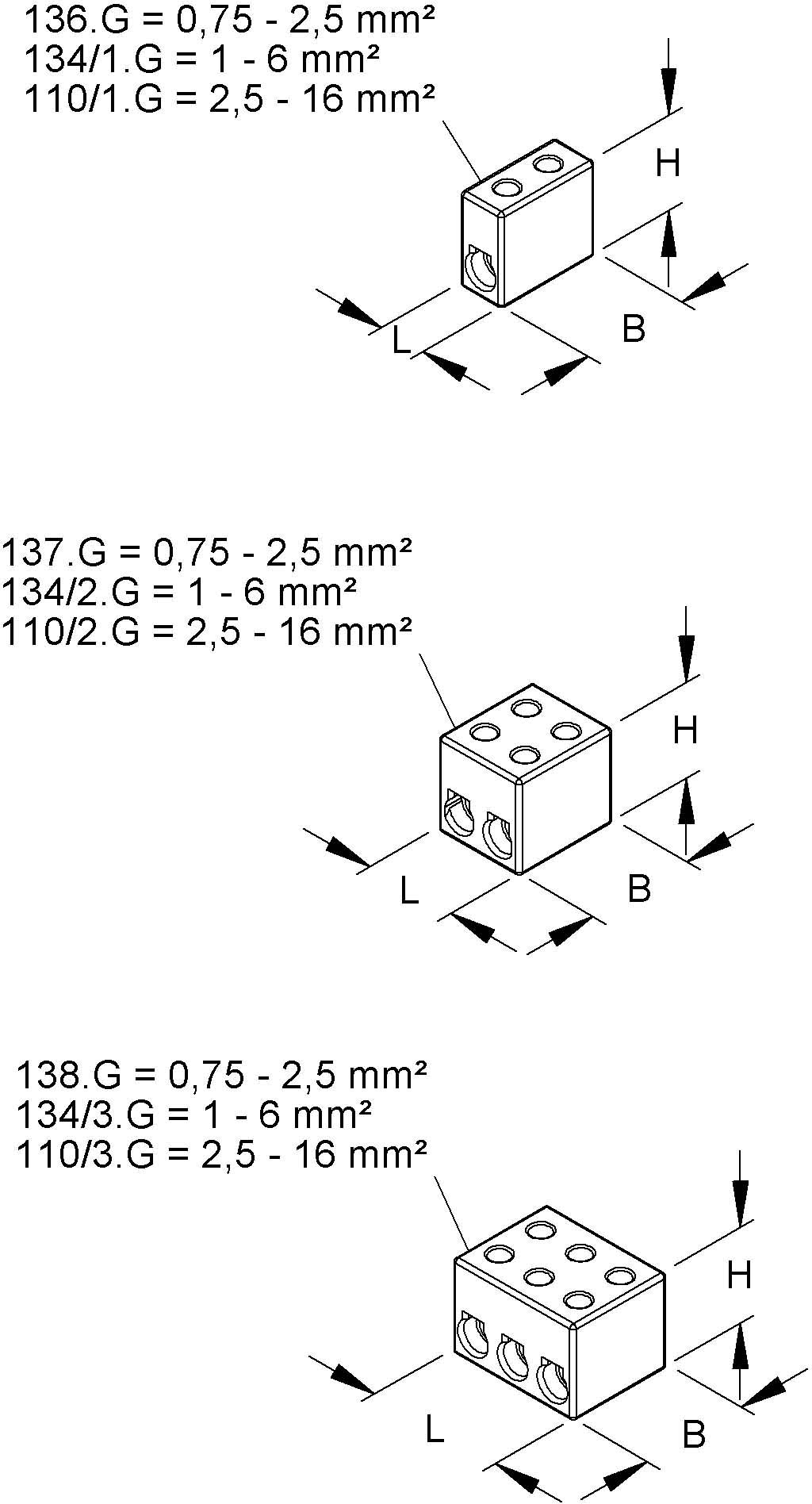

Anschlussklemme nach DIN EN 60998, ohne Befestigungsbohrungen, halogenfrei. Die Anschlussklemme muß nicht lagefixiert werden. Abmessungen (ca. Maße) H x B x L : 17 x 20 x 21 mm Klemmbereich eindrähtig : 0,75 - 4,0 mm² Klemmbereich starr, flexibel : 0,75 - 2,5 mm² Anschlussmöglichkeiten eindrähtig : 3 x 0,75 mm², 2 x 1 mm², 1 x 1,5 mm², 1 x 2,5 mm², 1 x 4 mm² Anschlussmöglichkeiten starr : 3 x 0,75 mm², 2 x 1 mm², 1 x 1,5 mm², 1 x 2,5 mm² Anschlussmöglichkeiten flexibel : 2 x 0,75 mm², 2 x 1 mm², 1 x 1,5 mm², 1 x 2,5 mm² Pole : 3 Werkstoff Isolierteil : Porzellan, glasiert Werkstoff Klemmbolzen : Messing Werkstoff Klemmschrauben : galvanisch verzinkter Stahl Max. Umgebungstemperatur : 200°C Nennspannung : 450 V Farbton : weiß
Technische Daten
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,75..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75..2,5 mm² |
| Bemessungsstrom In | 24 A |
| Bemessungsspannung | 450 V |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Polzahl | 3 |
| Anzahl der Klemmstellen je Pol | 2 |
| Montageart | sonstige |
| Halogenfrei | ja |
| Breite | 20 mm |
| Höhe | 17 mm |
| Tiefe | 21 mm |
| Abschlussplatte erforderlich | nein |
| Farbe | weiß |
| Transparent | nein |
| Verkaufseinheit | 1 STK |
