Eaton Hauptschalter P5-125/EA/SVB-SW - 280911
Product information "Eaton Hauptschalter P5-125/EA/SVB-SW - 280911"

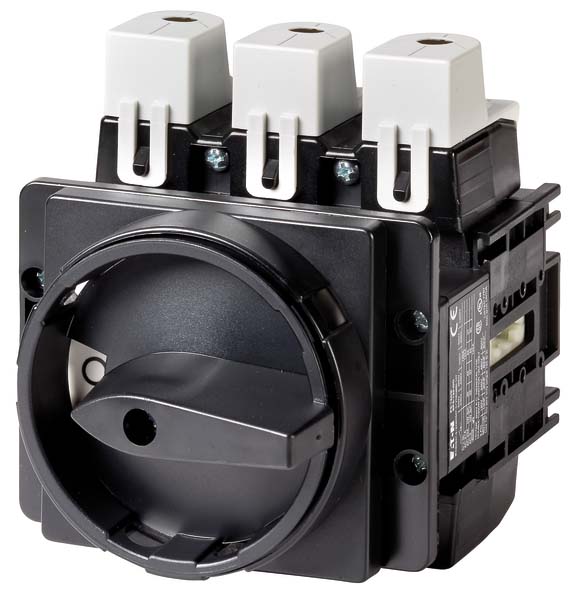

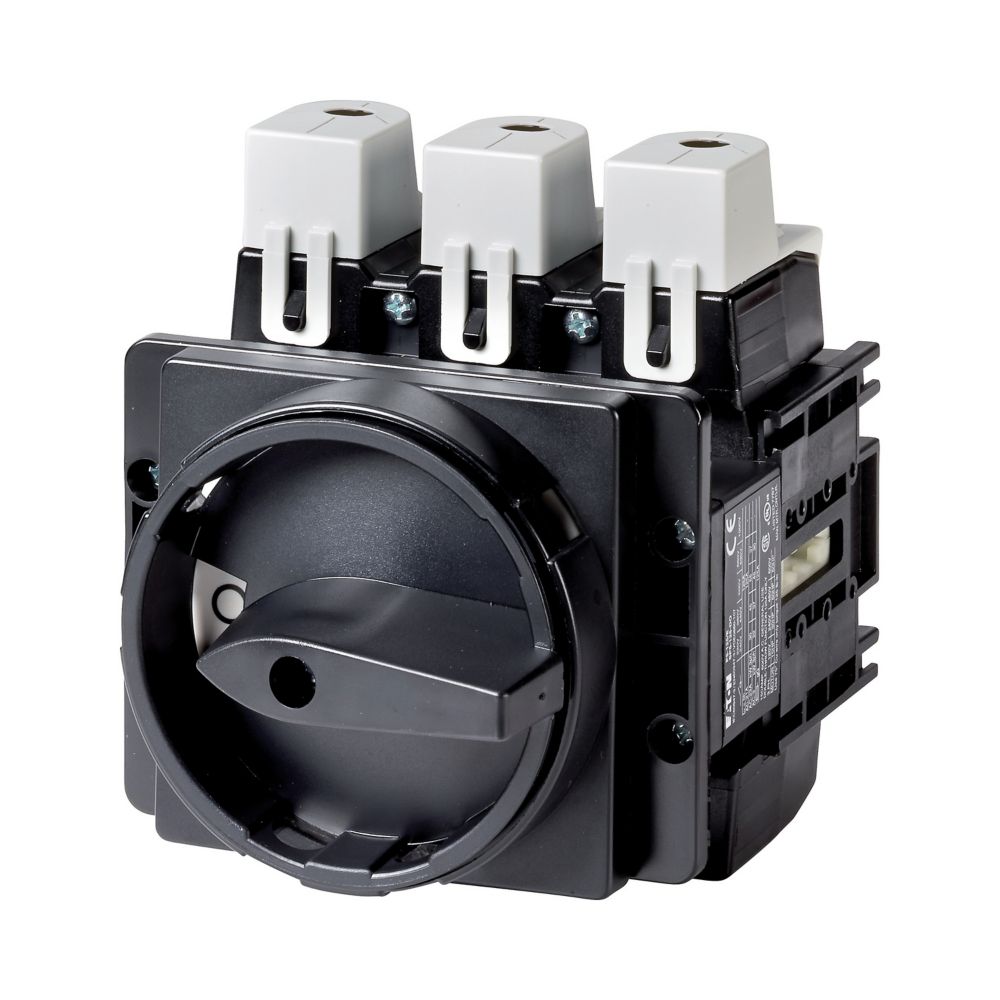

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P5, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 45 kW, Bemessungsdauerstrom: Iu = 125 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Technische Daten
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 125 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 125 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 2,5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 45 kW |
| Schaltleistung bei 400 V | 45 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 30 kA |
| Polzahl | 3 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | nein |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 12 |
| Verkaufseinheit | 1 STK |
