Eaton Hauptschalter/Not-Aus T0-2-15679/EA/SVB - 81588
Product information "Eaton Hauptschalter/Not-Aus T0-2-15679/EA/SVB - 81588"

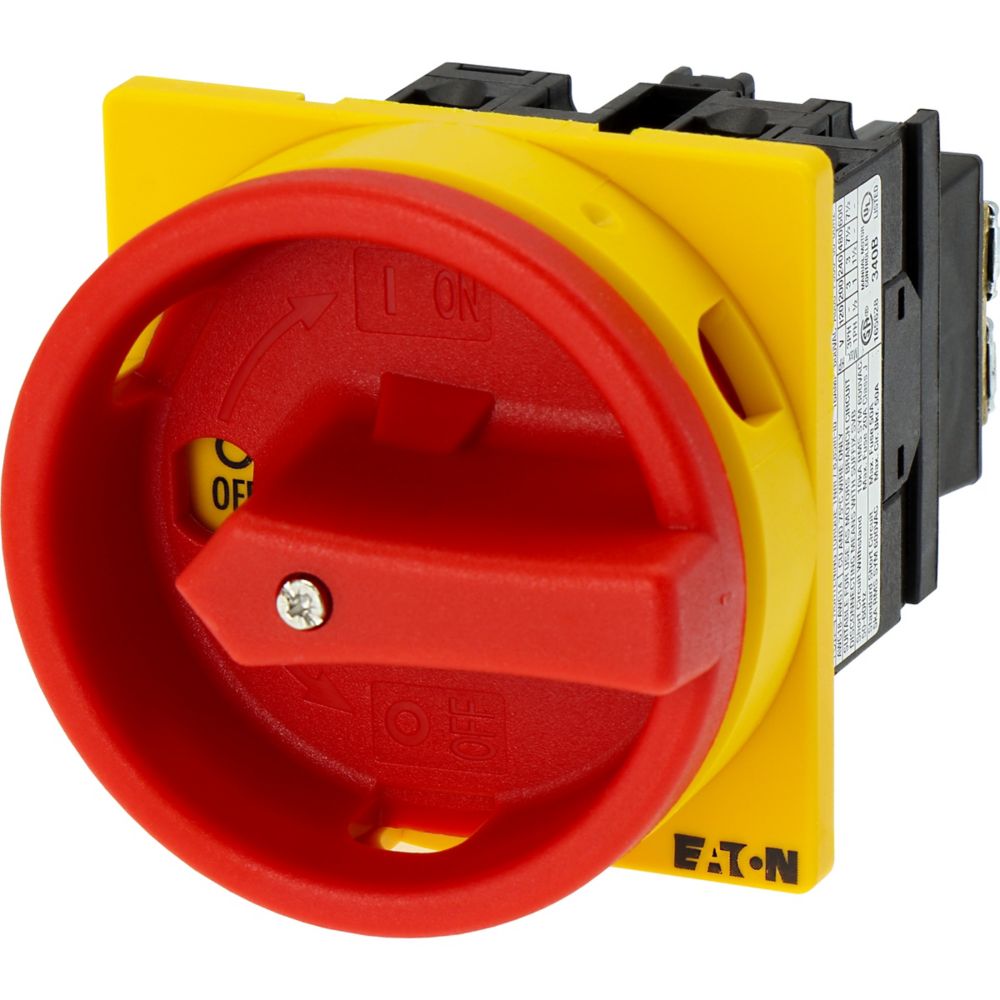

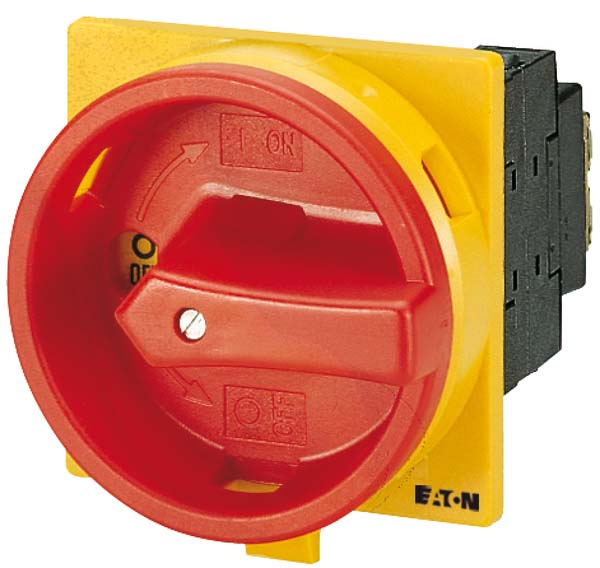

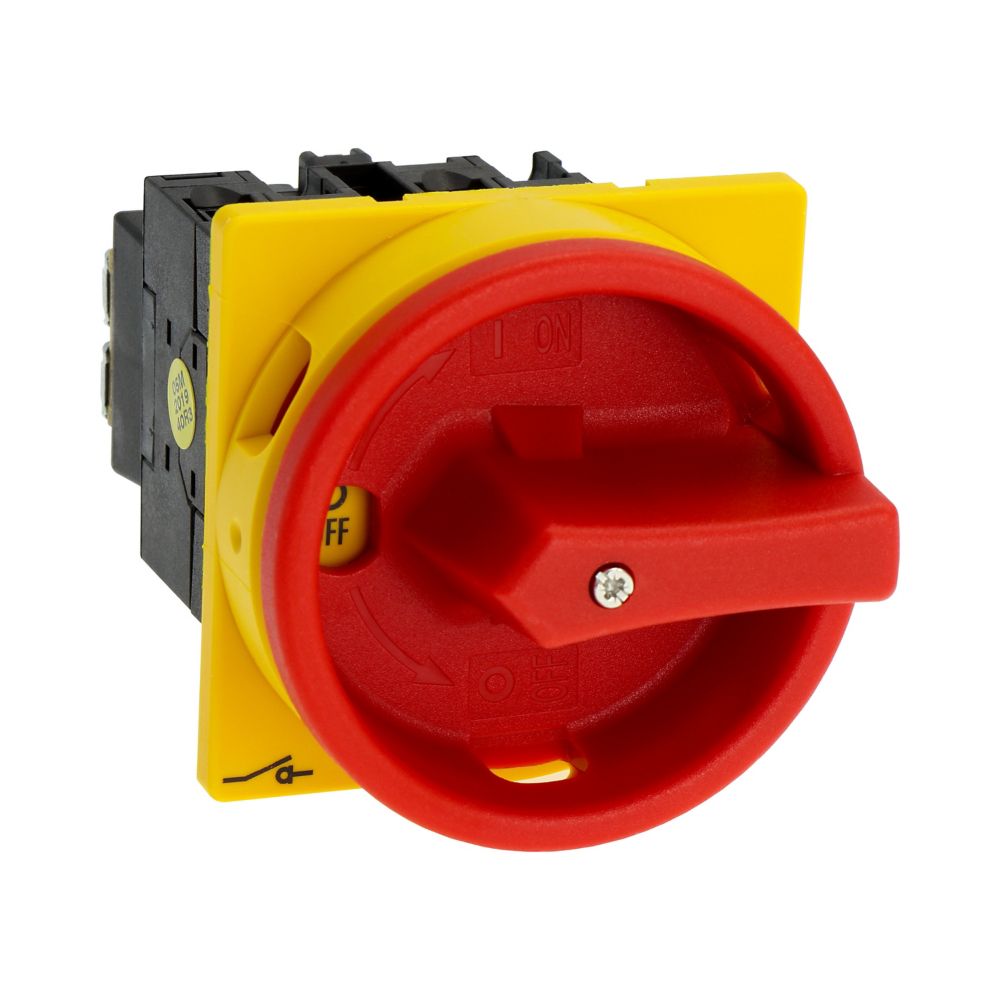

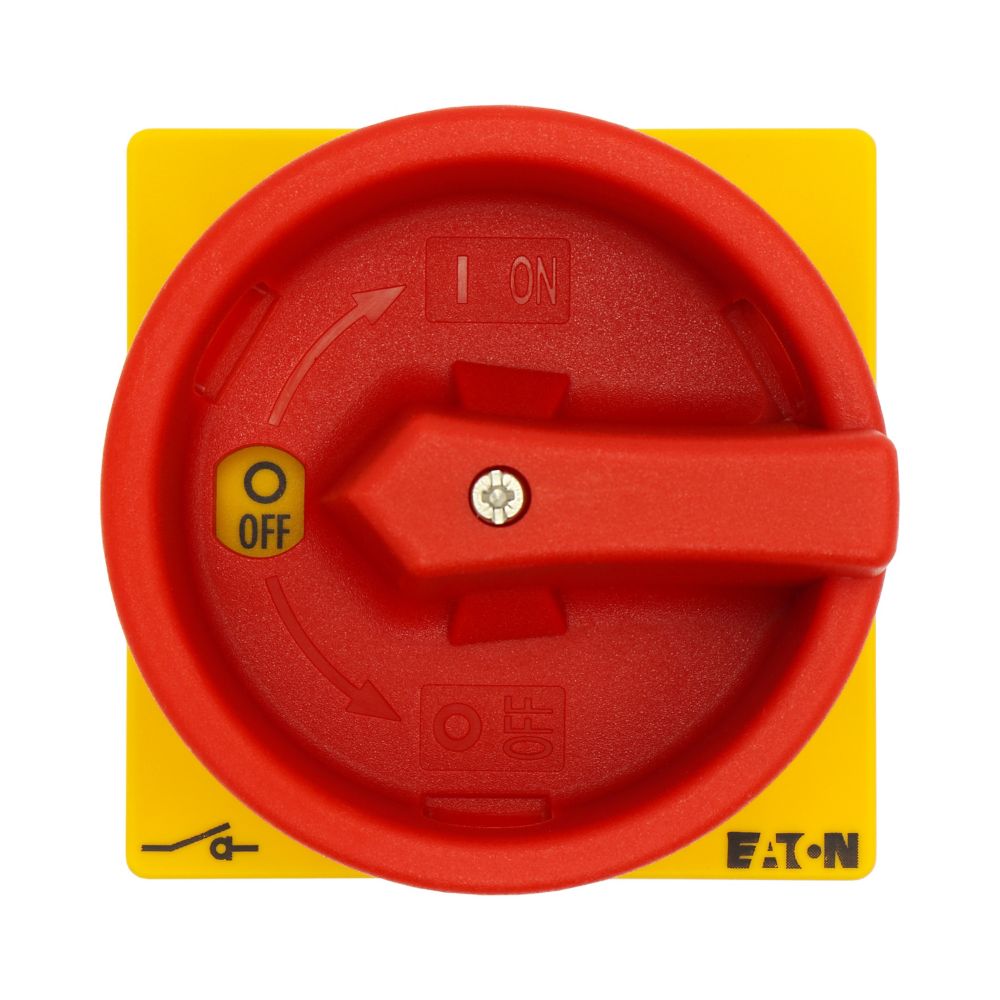

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T0, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Technische Daten
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 20 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 13,3 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,32 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5,5 kW |
| Schaltleistung bei 400 V | 5,5 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 6 kA |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | nein |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | ja |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | rot |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 12 |
| Verkaufseinheit | 1 STK |
