ABB Stotz

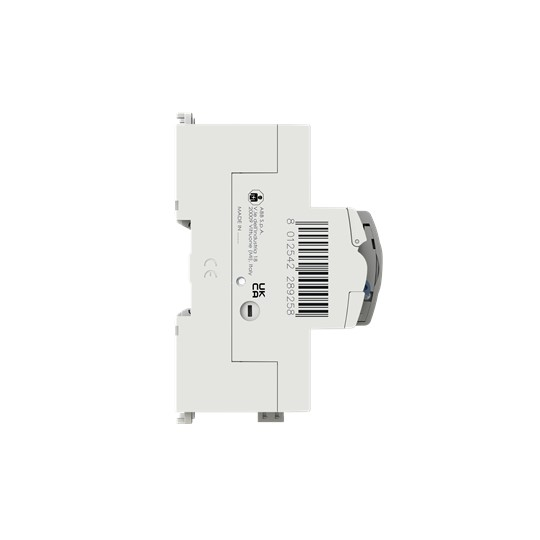

ABB Stotz S&J FI-Schutzschalter 4P TypA 40A 30mA F-ATI4Test A-40/0,03
Product number:
2CSF304130R1400
Shipping in 3 day(s)
€1,107.44
Prices incl. VAT plus shipping costs net €930.62
Product information "ABB Stotz S&J FI-Schutzschalter 4P TypA 40A 30mA F-ATI4Test A-40/0,03"
F-ATI und F-ARI sind RCCBs mit automatischer unterbrechungsfreier Prüffunktion. RCCBs sollen je nach Anwendung mindestens alle sechs Monate geprüft werden. Damit wird gewährleistet, dass die Kontakte ordnungsgemäß funktionieren und dass das Gerät bei einem Fehlerstrom gegen Erde ausgelöst. Die regelmäßige Prüfung der RCCBs wirkt sich auf den unterbrechungsfreien Betrieb der nachgeschalteten Stromkreise aus und ist mit einem großen Arbeitsaufwand verbunden. Bei Einsatz der F-ATI und F-ARI entfällt dieser Arbeitsaufwand. Diese FIs führen die regelmäßigen Tests automatisch und ohne Unterbrechung der Anlage durch. Die Bedienung durch das Wartungspersonal kann deshalb auf ein Minimum reduziert werden.
Neben den automatischen Tests ist die Baureihe F-ARI mit einer automatischen Wiedereinschaltungseinheit ausgestattet, um den RCCB wieder zu schließen, nachdem er ausgelöst wurde. Diese ist speziell für Bereiche zu denen nur elektrotechnisch unterwiesene Personen bzw. Elektrofachkräfte Zugang haben. Das Wiedereinschalten erfolgt auf Grundlage einer Isolationsprüfung, um sicherzustellen, dass es sich nicht um eine permanente Störung handelt.
Über die ARBus-Schnittstelle werden außerdem die Ergebnisse aller Schaltkreise gesammelt.
Neben den automatischen Tests ist die Baureihe F-ARI mit einer automatischen Wiedereinschaltungseinheit ausgestattet, um den RCCB wieder zu schließen, nachdem er ausgelöst wurde. Diese ist speziell für Bereiche zu denen nur elektrotechnisch unterwiesene Personen bzw. Elektrofachkräfte Zugang haben. Das Wiedereinschalten erfolgt auf Grundlage einer Isolationsprüfung, um sicherzustellen, dass es sich nicht um eine permanente Störung handelt.
Über die ARBus-Schnittstelle werden außerdem die Ergebnisse aller Schaltkreise gesammelt.
Technische Daten
| Polzahl | 4 |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 40 A |
| Bemessungsfehlerstrom | 0,03 A |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | A |
| Selektiver-Typ | nein |
| Kurzzeitverzögerter Typ | ja |
| Kurzschlussfestigkeit (Icw) | 1 kA |
| Stoßstromfestigkeit | 3 kA |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen integriert | Selbsttest, automatische Wiedereinschaltung und Hilfsschalter |
| Bemessungsschaltstrom Zusatzeinrichtung | 0,1 A |
| Bemessungsspannung Zusatzeinrichtung | 230 V |
| Steuerspannungsart Zusatzeinrichtung | AC/DC |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 7 |
| Einbautiefe | 80 mm |
| Baugröße (nach DIN 43880) | 7 |
| Verkaufseinheit | 1 |
