Sofort ab Lager
92,68 €
inkl. MwSt. zzgl. Versandkosten Netto 77,88 €

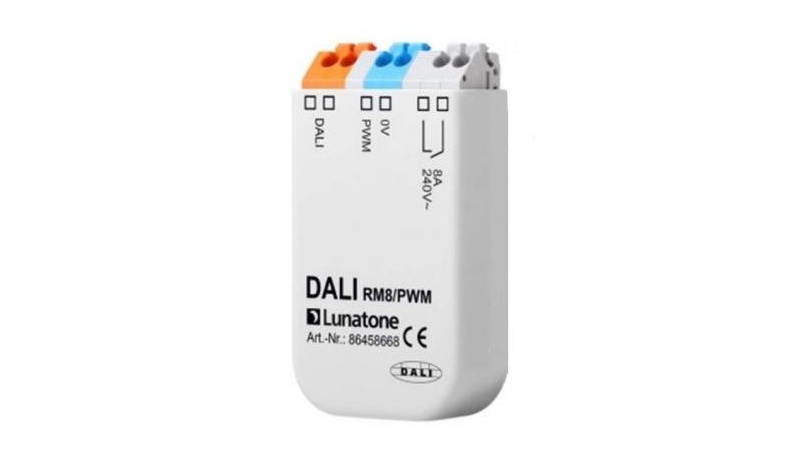

Produktinformationen "Lunatone Relais DALI RM8 PWM"
Mithilfe des kompakten DALI DT5 Relais-Modul RM8 PWM von Lunatone lassen sich elektronische Vorschaltgeräte mit PWM-Steuereingang ansteuern und schalten. Der DALI 8-Bit Direct Power Level wird in ein entsprechendes PWM-Signal (0-100%) umgewandelt. Das Modul ist für den Doseneinbau geeignet.
Das Relais-Modul bietet den Vorteil störsicherer analoger Signalübertragung, geeignet zum Ansteuern von elektronischen EVGs mit PWM-Steuereingang (z.B. Meanwell HLG, HLN, NPF oder LPF-Serie). Es ist auch für mehrere Verbraucher geeignet (Steuerstrom bis 2mA)
Die Steuerung des Relaiskontaktes ist an den Dimmwert gebunden: Ist dieser 0, schaltet das Relais aus, bei jedem größeren Wert ist es eingeschaltet. Die Versorgung des Moduls erfolgt direkt über die DALI-Leitung, sodass keine zusätzliche Versorgung nötig ist.

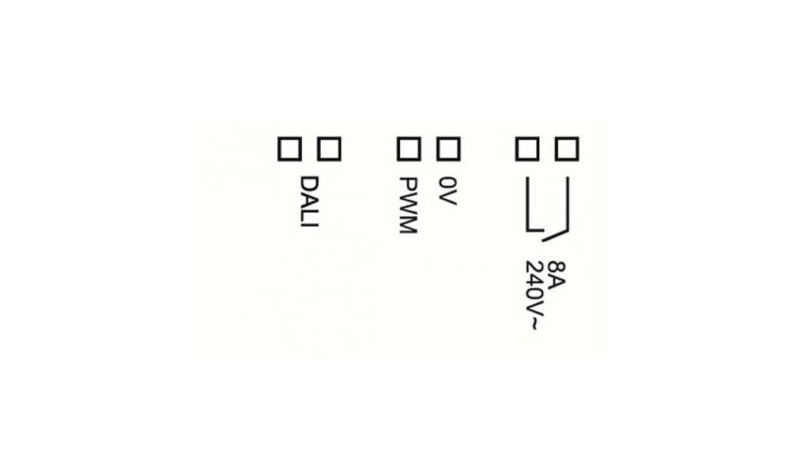

Das Lunatone Interface verfügt über eine DALI-Adresse und kann Gruppen und Szenen zugeordnet werden. Der DALI-Eingang und der PWM-Ausgang sind galvanisch getrennt.
Downloads und Dokumente
Elektrische Daten
| Betriebsfrequenz: | 0/50-60 Hz |
|---|---|
| Eingangsspannung: | DALI-Bus V |
| Konformität: | CE |
| Solarpanel: | Nein |
Gehäuse
| Ballwurfsicher: | Nein |
|---|---|
| Brandschutz: | Nein |
| Farbe: | Weiß |
| Form: | Rechteckig |
| IP-Schutzart: | IP20 |
| Montageart: | Einbau |
| Umgebungstemperatur ta bis: | 45 °C |
Lichttechnische Daten
| Anwendung: | Innenbereich |
|---|---|
| Schnittstelle: | DALI |
Logistische Daten
| Artikelkategorie: | Lichtsteuerung |
|---|

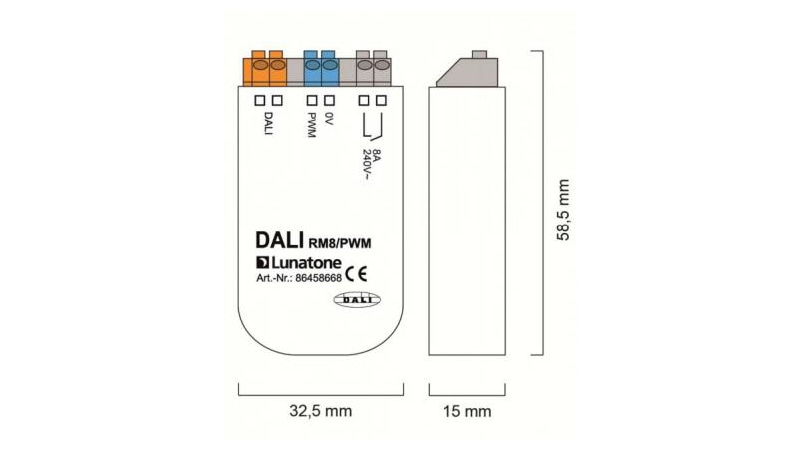

Maße & Verpackung
| EAN | 9010342010736 |
|---|---|
| Länge | 59 mm |
| Breite | 33 mm |
| Höhe | 15 mm |
| Gewicht | 20 g |
