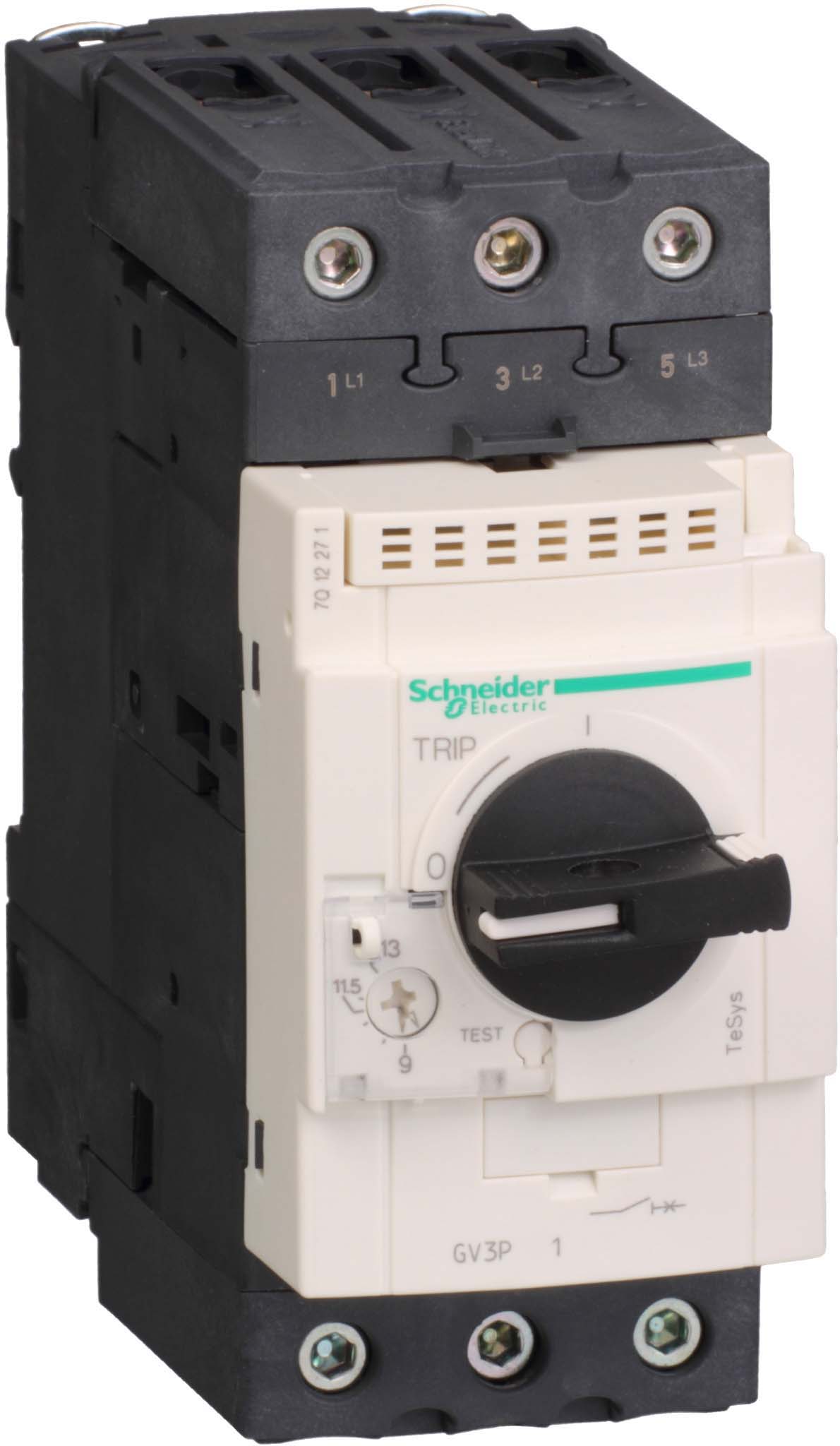

Schneider Electric Motorschutzschalter 37-50A GV3P50
Produktinformationen "Schneider Electric Motorschutzschalter 37-50A GV3P50"
TeSys Motorschutzschalter GV3P. Motorschutzschalter, 3P, thermomagnetischer Auslöser. Bemessungsleistung 22 kW, Einstellbereich 37-50 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Drehantrieb, Schraubklemmen, Hauptstrom mit EverLinkTM-Klemmen. Bemessungsspannung 400 V, nach AC-3.
Technische Daten
| Überlastauslöser Stromeinstellung | 37..50 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 700 A |
| Mit thermischem Schutz | ja |
| Phasenausfallempfindlich | ja |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 50 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 15 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter | nein |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
| Schutzart (IP) | IP20 |
| Höhe | 132 mm |
| Breite | 55 mm |
| Tiefe | 136 mm |
| Verkaufseinheit | 1 STK |
