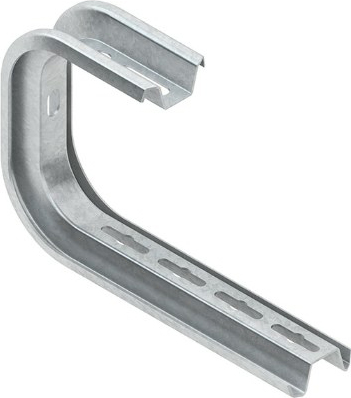

Niedax Tragkonsole Deckenbefestig. TKSU 300
Produktinformationen "Niedax Tragkonsole Deckenbefestig. TKSU 300"

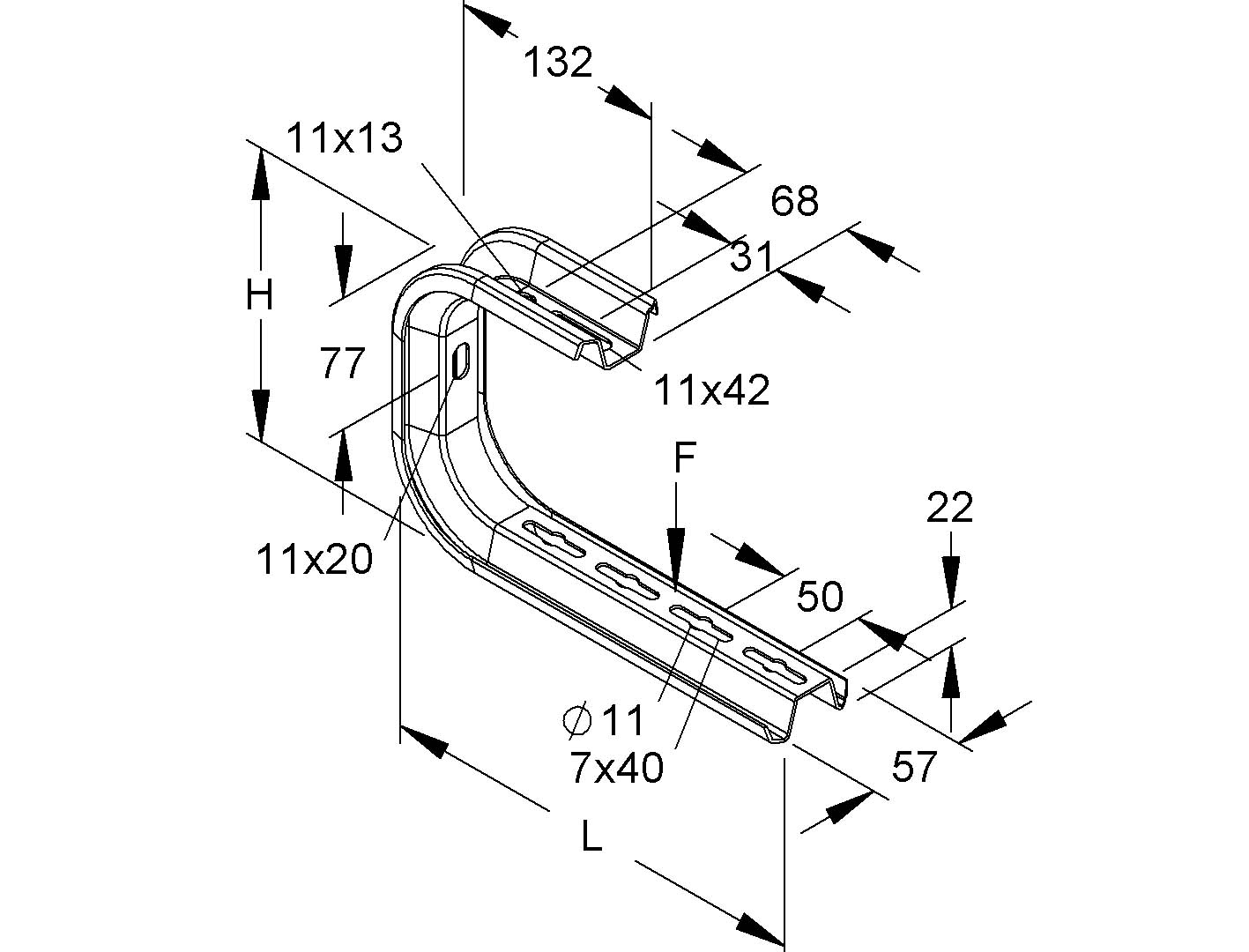

Tragkonsole, einteilig, für die Montage an Wand und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Bei der Montage mit Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10x70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Abmessungen (ca. Maße) H x B x L : 172 x 57 x 361 mm obere Bügellänge L1 : 132 mm Tragfähigkeit F bei L/2 : 0,5 kN im System geprüft Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Technische Daten
| Länge | 361 mm |
| Breite | 57 mm |
| Höhe | 172 mm |
| Geeignet für Kabeltragsystembreite | 50..300 mm |
| Ausführung | Wandausleger |
| Winkel | 90 ° |
| Tragfähigkeit | 0,5 kN |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | bandverzinkt |
| Verkaufseinheit | 1 STK |
