Niedax Hängestiel H=300mm HI 80/300
Produktinformationen "Niedax Hängestiel H=300mm HI 80/300"

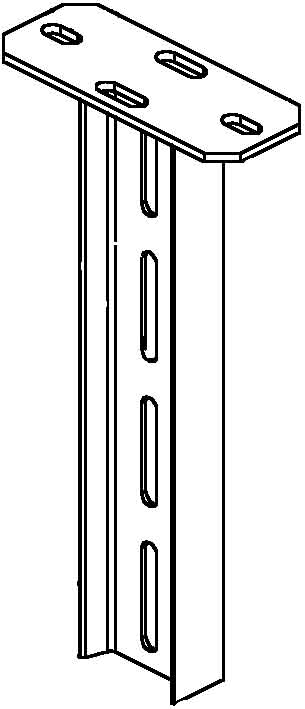

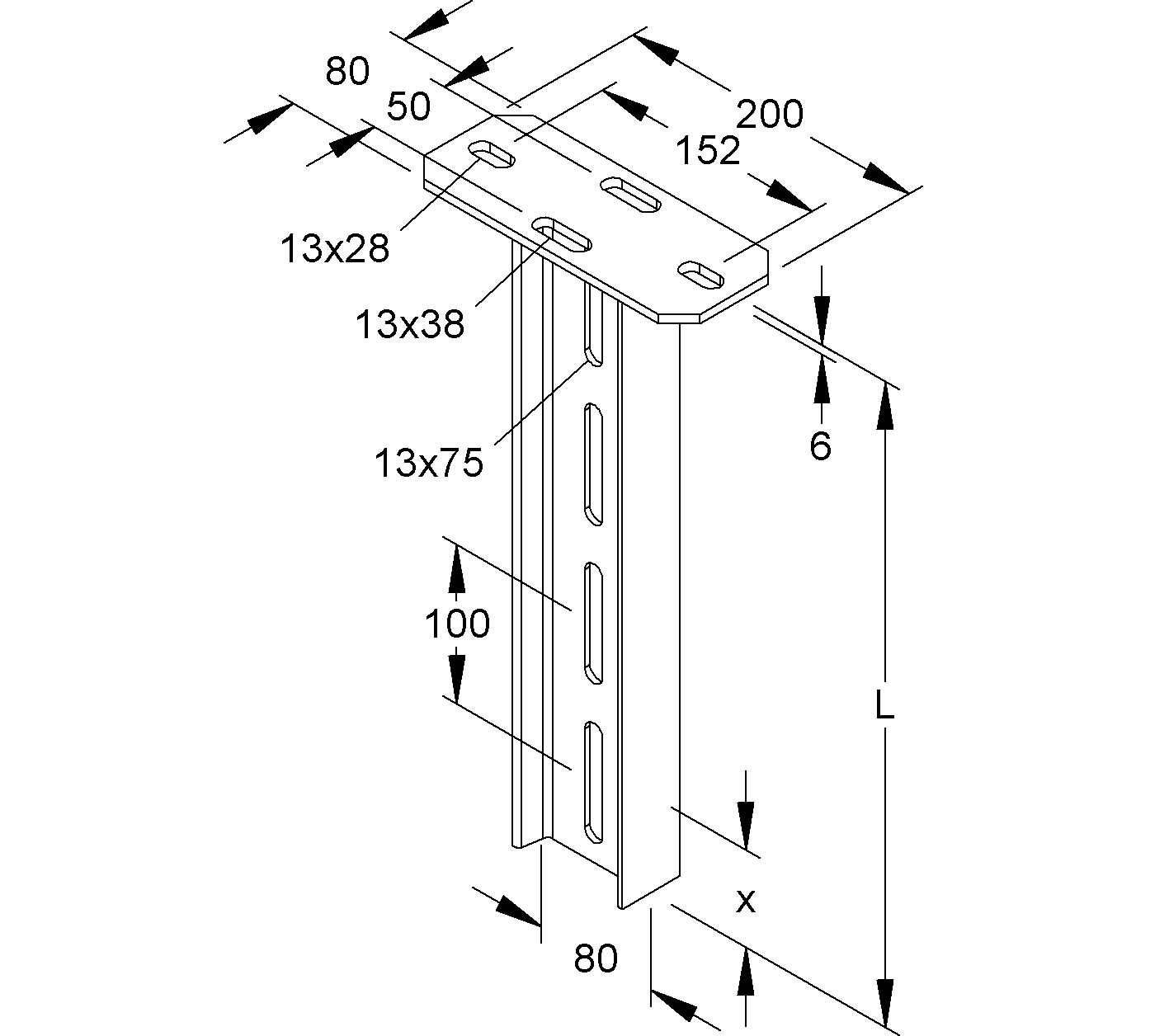

Hängestiel, I 80 Profil nach DIN 1025 mit angeschweißter Kopfplatte, System HI 80/..., für Klemmausleger, zur ein- und beidseitigen (horizontal auf gleicher Höhe bzw. höhenversetzt) Verlegung. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. VDE zertifiziert! für Ausleger : KTT... = 600 mm Länge KTTS... = 1000 mm Länge Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm Befestigungslochung : 13 x 38 mm mittiger Abstand : 50 mm I-Profil : 80 x 42 mm Profillochung, einreihig : 13 x 75 mm mittiger Abstand : 100 mm Gesamtlänge L : 306 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Technische Daten
| Länge | 306 mm |
| Profilbreite | 42 mm |
| Profilhöhe | 80 mm |
| Ausführung | I-Profil |
| Tragfähigkeit | 10 kN |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Stahl |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | feuerverzinkt |
| Gewicht | 2,59116 kg |
| Verkaufseinheit | 1 STK |
