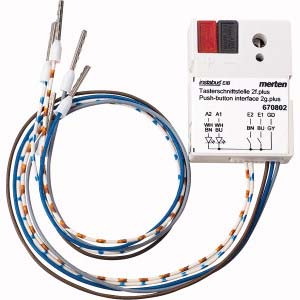

Merten Tasterschnittstelle 2-fach plus 670802
Produktinformationen "Merten Tasterschnittstelle 2-fach plus 670802"
Tasterschnittstelle, 2fach plus. Erzeugt eine interne Signalspannung zum Anschluss von 2 konventionellen Tastern oder potentialfreien Kontakten und zum Anschluss von 2 Schwachstrom-LEDs. Die Adern sind 30 cm lang und können auf max. 7,5 m verlängert werden. Für den Einbau in eine herkömmliche 60-mm-Schalterdose. KNX-Software-Funktionen: Schalten, Dimmen oder Jalousien steuern über 1 oder 2 Eingänge, Positionswerte für Jalousiesteuerung (8 Bit), Impulsflanken mit 1-, 2-, 4- oder 8-Bit-Telegrammen. Unterscheidung zwischen kurzer und langer Aktivierung, Initialisierungstelegramm, zyklisches Senden, Impulsflanken mit 2-Byte-Telegrammen, 8-Bit-Linearregler, Szenen. Zähler, Sperrfunktion, Öffner/Schließer, Entprellzeit. Ausgänge zum Anschluss von Kontrollleuchten (Schwachstrom-LEDs) für die Statusanzeige. Für jeden Eingangs-/Ausgangsobjekttyp: Kontaktspannung:
Technische Daten
| Bussystem KNX | ja |
| Bussystem KNX-Funk | nein |
| Bussystem Funkbus | nein |
| Bussystem LON | nein |
| Bussystem Powernet | nein |
| Andere Bussysteme | ohne |
| Funk bidirektional | nein |
| Montageart | Unterputz |
| Mit Busankopplung | ja |
| Busmodul abnehmbar | nein |
| LED ansteuern | nein |
| Mit LED-Anzeige | nein |
| Anzahl der Eingänge | 2 |
| Eingangsspannung | 0..3,3 V |
| Art der Eingangsspannung | gepulst |
| Externe Abfragespannung notwendig | ja |
| Schutzart (IP) | IP20 |
| Min. Tiefe der Gerätedose | 66 mm |
| Verkaufseinheit | 1 STK |
