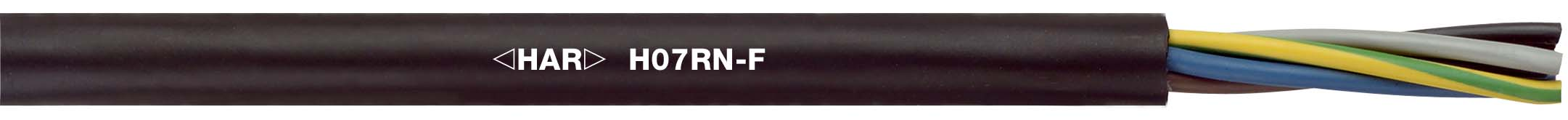

Lapp Kabel&Leitung H07RN-F 3G1,5 1600103/100
Produktinformationen "Lapp Kabel&Leitung H07RN-F 3G1,5 1600103/100"
Anschlussleitung Anschlussleitung; 3G1.5; HAR-zertifiziert; U0/U: 450/750 V; Gummi; Aderidentifizierung: Farben; flexibel
Technische Daten
| Leiter-Material | Kupfer | |
| Leiter-Oberfläche | blank | |
| Leiternennquerschnitt | 1,5 mm² | |
| Leiter-Klasse | Kl.5 | feindrähtig |
| Ader-Zahl | 3 | |
| Schirm über Verseilelement | ohne | |
| Schirm über Verseilung | ohne | |
| Werkstoff der Aderisolation | Gummi | |
| Spezifizierung Aderisolation | sonstige | |
| Aderkennzeichnung nach HD 308 S2 | ja | |
| Ader-Kennzeichnung | Farbe | |
| Mit Schutzleiter | ja | |
| Tragorgan | ohne | |
| Mantelmaterial | Gummi | |
| Spezifizierung Mantelmaterial | sonstige | |
| Mantel-Farbe | schwarz | |
| Schirm | nein | |
| Kabelgeometrie | rund | |
| Flammwidrig nach IEC 60332-1-2 | ja | |
| Raucharm nach IEC 61034-2 | nein | |
| Brandverhaltensklasse nach EN 13501-6 | Eca | |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne | |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne | |
| Säureentwicklungsklasse nach EN 13501-6 | ohne | |
| Ölbeständig nach EN 60811-404 | nein | |
| Außendurchmesser ca. | 11,9 mm | |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 42,8 mm | |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 32,1 mm | |
| Zul. Kabelaußentemperatur bei Montage/Handling | -25..60 °C | |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40..60 °C | |
| Nennspannung U0 | 450 V | |
| Nennspannung U | 750 V | |
| Gewicht | 130 kg/km | |
| Verkaufseinheit | 100 |
