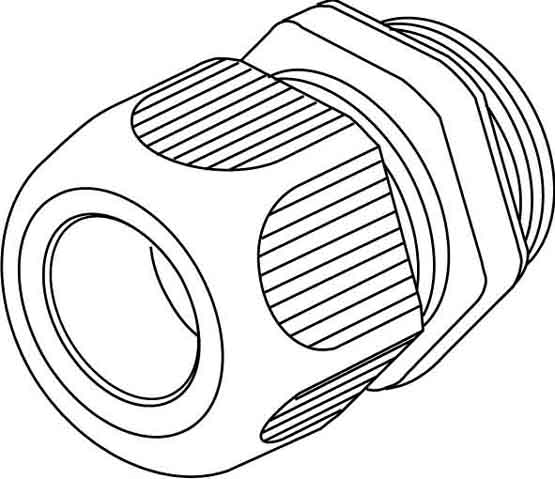

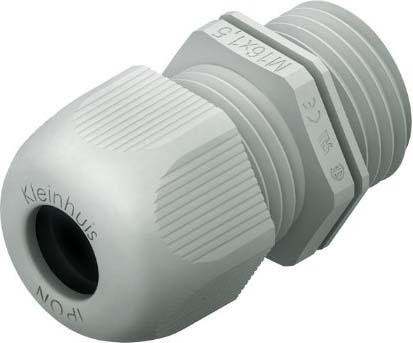

HKL Kabelverschraubung sigr,D=38-44mm 1234M6302
Produktinformationen "HKL Kabelverschraubung sigr,D=38-44mm 1234M6302"
IPON-Kabelverschraubung geprüft nach DIN EN 62444, mit metrischem Anschlussgewinde nach DIN EN 60423, mit integrierter Zugentlastung und einem zusätzlichen Anschlussgewinde-Dichtring. VDE zertifiziert! Nenngröße : M 63 für Kabel-Ø : 38 - 44 mm Anschlussgewindelänge : 14 mm Schlüsselweite 1 : 65 mm Schlüsselweite 2 : 68 mm Glühdrahtprüfung nach VDE 0471/DIN IEC 695 Teil 2-1 : 650°C Schutzart : IP68, 3 bar Flammwidrigkeit : UL 94 V-O Einsatztemperaturbereich : -20° bis 100°C Werkstoff Verschraubungskörper : Polyamid Werkstoff Dichtring : CR/NBR Werkstoff zusätzlicher Anschlussgewinde-Dichtring : NBR Farbton : silbergrau RAL : 7001 (ähnlich)
Technische Daten
| Gewindeart | metrisch |
| Gewindenennmaß metrisch/PG | 63 |
| Gewindesteigung | 1,5 mm |
| Gewindelänge | 14 mm |
| Schlüsselweite | 68 mm |
| Sechskant Eckmaß | 73 mm |
| Geeignet für Kabeldurchmesser | 38..44 mm |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Polyamid (PA) |
| Oberflächenschutz | unbehandelt |
| Halogenfrei | ja |
| Glasfaserverstärkt | nein |
| Schutzart (IP) | IP68 |
| Schlagfest | ja |
| Farbe | sonstige |
| RAL-Nummer | 7001 |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| In Öffnung einrastend | nein |
| Ausführung | gerade |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Mit Zugentlastung | ja |
| Art der Dichtung | Dichtring |
| Teilbare Verschraubung | nein |
| Einsatztemperatur | -20..100 °C |
| Explosionsgeprüfte Ausführung | nein |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Für bewehrte Kabel | nein |
| EMV-Ausführung | nein |
| Geschirmt | nein |
| Verkaufseinheit | 5 STK |
