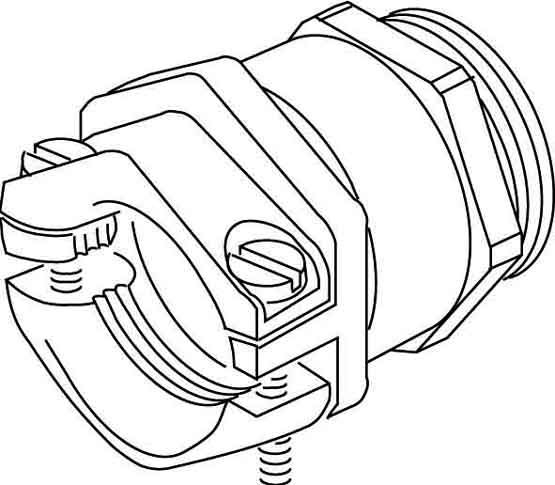

HKL Kabelverschraubung 924M1611
Produktinformationen "HKL Kabelverschraubung 924M1611"

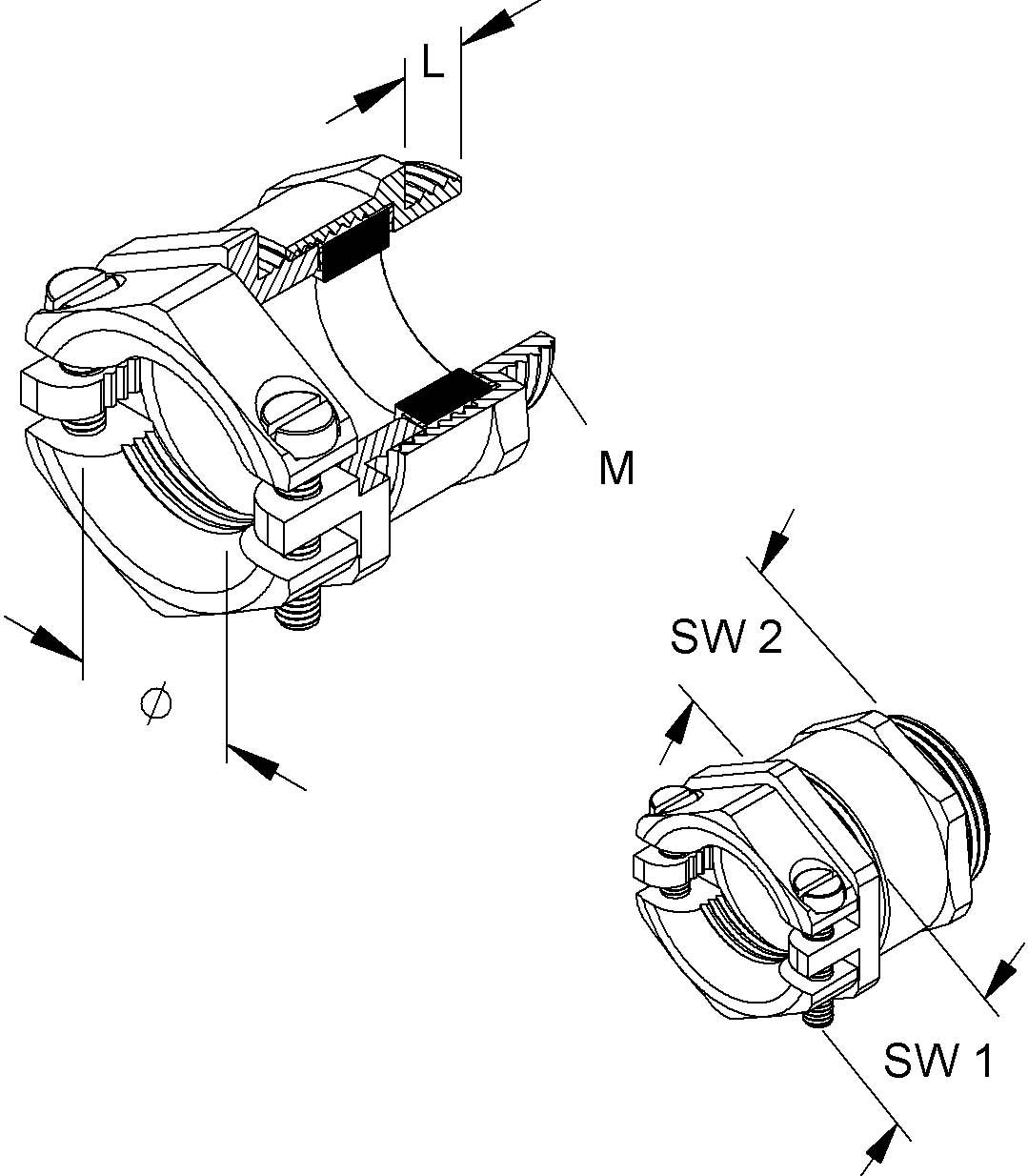

Kabelverschraubung mit metrischem Anschlussgewinde nach DIN EN 60423, mit externer Zugentlastung, Kabelbiegeschutz, Sechskant-Zwischenstutzen, Druckringe, Dichtring sowie Schrauben, halogenfrei. Nenngröße : M 16 für Kabel-Ø : 8 - 10 mm Anschlussgewindelänge : 7 mm Schlüsselweite 1 : 22 mm Schlüsselweite 2 : 22 mm Einsatztemperaturbereich : -30° bis 100°C Schutzart : IP54 mit Anschlussgewinde-Dichtring 987M...(bitte gesondert bestellen!) : IP65 Werkstoff Verschraubungskörper : Messing, vernickelt Werkstoff Druckring : galvanisch verzinkt blaupassivierter Stahl Werkstoff Dichtring : SBR/NBR
Technische Daten
| Gewindeart | metrisch |
| Gewindenennmaß metrisch/PG | 16 |
| Gewindesteigung | 1,5 mm |
| Gewindelänge | 7 mm |
| Schlüsselweite | 22 mm |
| Sechskant Eckmaß | 24 mm |
| Geeignet für Kabeldurchmesser | 8..10 mm |
| Werkstoff | Metall |
| Werkstoffgüte | Messing |
| Oberflächenschutz | vernickelt |
| Halogenfrei | ja |
| Glasfaserverstärkt | nein |
| Schutzart (IP) | IP54 |
| Schlagfest | ja |
| Biegeschutz | ja |
| Mit Gegenmutter | nein |
| In Öffnung einrastend | nein |
| Ausführung | gerade |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Mit Zugentlastung | ja |
| Art der Dichtung | Dichtring |
| Teilbare Verschraubung | nein |
| Einsatztemperatur | -40..100 °C |
| Explosionsgeprüfte Ausführung | nein |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Für bewehrte Kabel | nein |
| EMV-Ausführung | nein |
| Geschirmt | nein |
| Verkaufseinheit | 1 STK |
