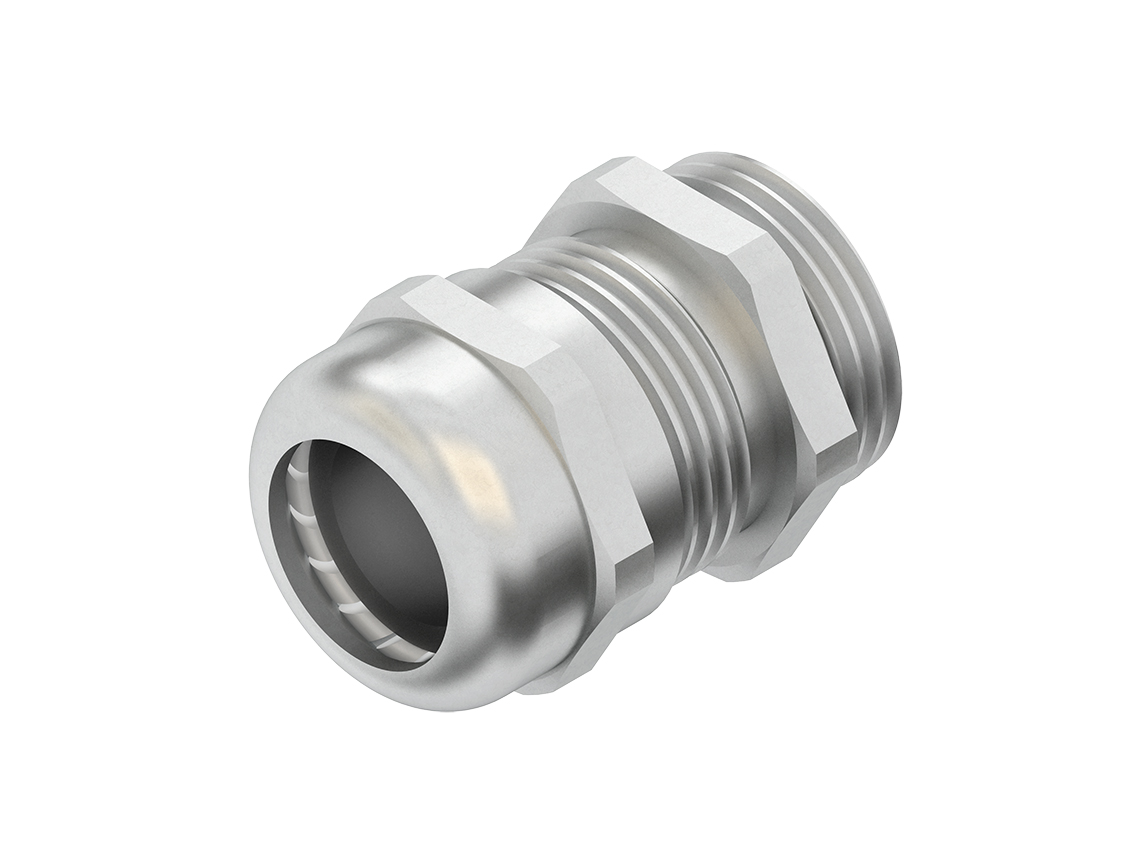

HKL EMV-Kabelverschraubung M20,MS.vern. 2640M20
Produktinformationen "HKL EMV-Kabelverschraubung M20,MS.vern. 2640M20"
EMV-Kabelverschraubung, mit metrischem Anschlussgewinde nach DIN EN 60423, innenliegender Zugentlastung nach EN 50262 Ausführung A, mit Lamelleneinsatz und durchgehend isoliertem Dichtring sowie O-Ring am Anschlussgewinde, wasserdicht. Verwendbar für Kabel mit Abschirmgeflecht. Nenngröße : M 20 für Kabel-Ø : 8 - 13 mm Anschlussgewindelänge : 6 mm Schlüsselweite : 22 mm Schutzart : IP68, 5 bar Einsatztemperaturbereich : -30° bis 120°C Werkstoff Verschraubungskörper : Messing vernickelt Lamelleneinsatz : PA Werkstoff Dichtring : Chloroprene (CR) Werkstoff O-Ring : NBR
Technische Daten
| Gewindeart | metrisch |
| Gewindenennmaß metrisch/PG | 20 |
| Gewindesteigung | 1,5 mm |
| Gewindelänge | 6 mm |
| Schlüsselweite | 22 mm |
| Sechskant Eckmaß | 24 mm |
| Geeignet für Kabeldurchmesser | 8..13 mm |
| Werkstoff | Metall |
| Werkstoffgüte | Messing |
| Oberflächenschutz | vernickelt |
| Halogenfrei | nein |
| Glasfaserverstärkt | nein |
| Schutzart (IP) | IP68 |
| Schlagfest | ja |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| In Öffnung einrastend | nein |
| Ausführung | gerade |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Mit Zugentlastung | nein |
| Art der Dichtung | Dichtring |
| Teilbare Verschraubung | nein |
| Einsatztemperatur | -30..120 °C |
| Explosionsgeprüfte Ausführung | nein |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Für bewehrte Kabel | nein |
| EMV-Ausführung | ja |
| Geschirmt | nein |
| Druckausgleichend | nein |
| Verkaufseinheit | 1 |
