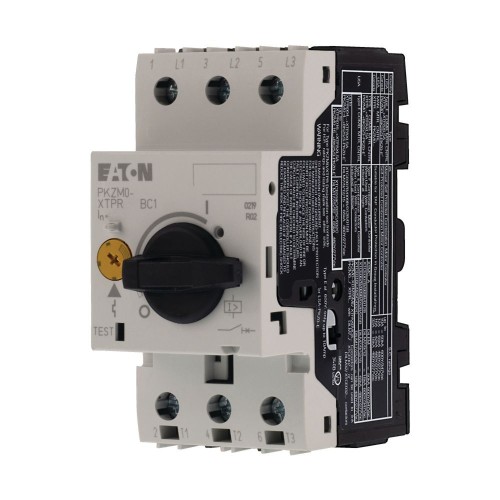

Eaton Transformatorschutz 3p,handbetätigt PKZM0-20-T - 088918
Produktinformationen "Eaton Transformatorschutz 3p,handbetätigt PKZM0-20-T - 088918"
Transformatorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser
Technische Daten
| Bemessungsdauerstrom Iu | 20 A |
| Bemessungsspannung | 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 50 kA |
| Überlastauslöser Stromeinstellung | 16..20 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 380 A |
| Verlustleistung | 5,68 W |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Hutschienenmontage | ja |
| Hutschienenmontage optional | ja |
| Mit Ausgelöstmelder | ja |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | sonstige |
| Ausführung des Betätigungselements | Drehknopf |
| Komplettgerät mit Schutzeinheit | nein |
| Motorantrieb integriert | nein |
| Motorantrieb optional | nein |
| Schutzart (IP) | IP20 |
| Verkaufseinheit | 1 |
