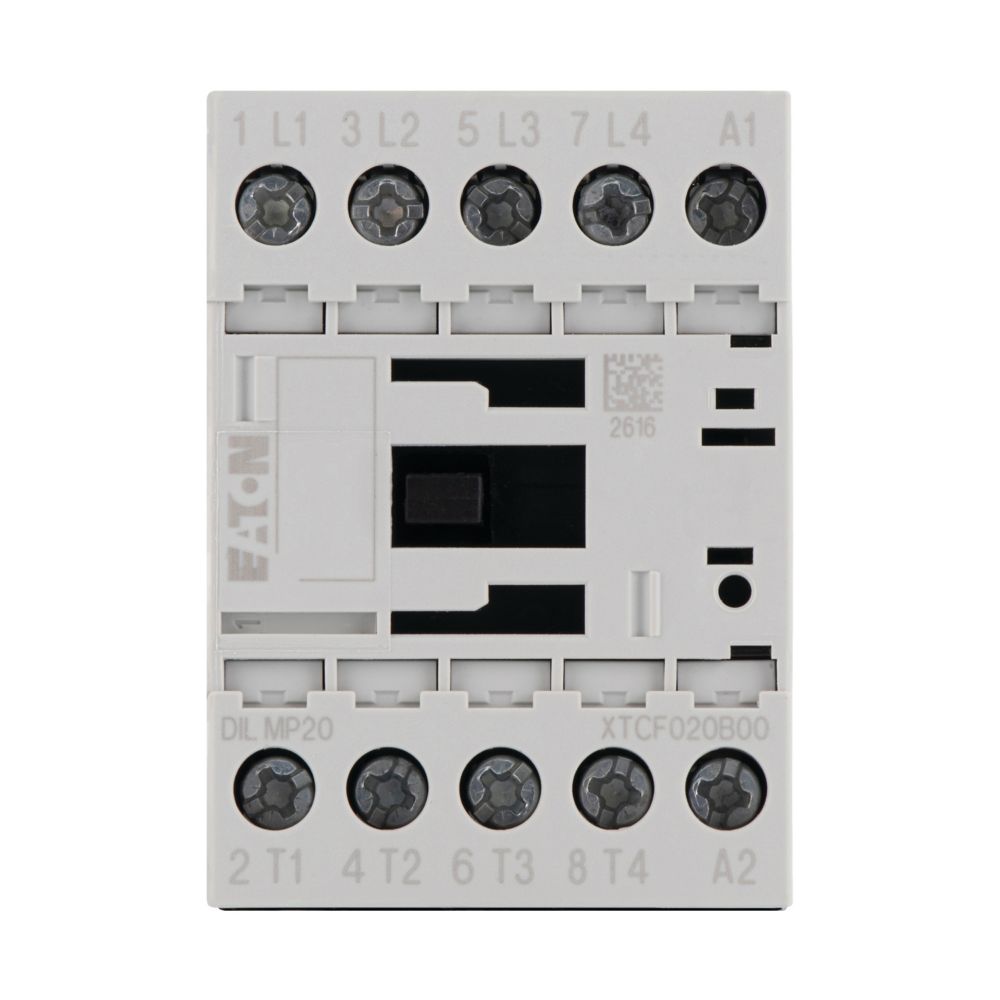

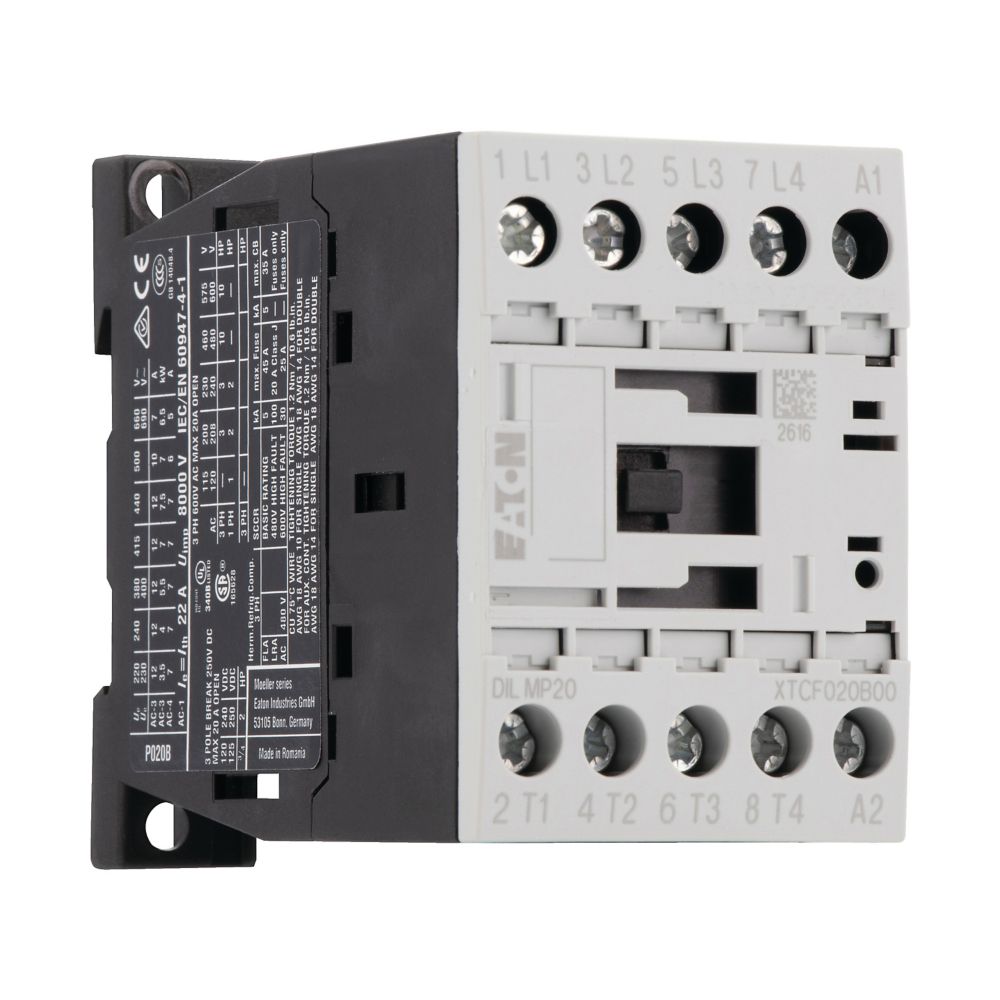

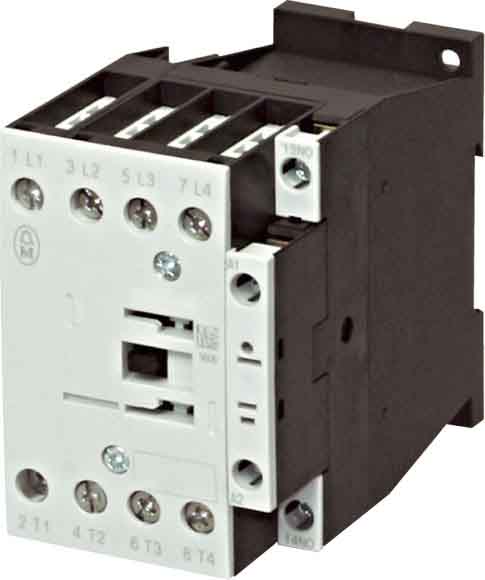

Eaton Schütz 4p. 20A/AC-1,DC DILMP20(24VDC) - 276985
Sofort ab Lager, Versand in 1-2 Werktagen
48,30 €
Inhalt:
1
inkl. MwSt. zzgl. Versandkosten Netto 40,59 €
Produktinformationen "Eaton Schütz 4p. 20A/AC-1,DC DILMP20(24VDC) - 276985"
Leistungsschütz, Applikation: Leistungsschütz für 4-polige Verbraucher, Leistungsschütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Anschlusstechnik: Schraubklemmen, Pole: 4-polig, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, Hinweise: Schaltglieder nach EN 50012., Integrierte Varistor-Schutzbeschaltung., Stromart AC/DC: Gleichstrombetätigung
Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 10 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 4,5 kW |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Geeignet für Reiheneinbau | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Verkaufseinheit | 1 STK |
