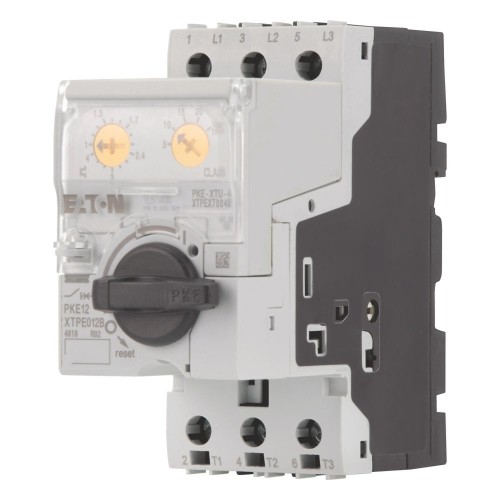

Eaton Motorschutzschalter 3pol. 1-4A PKE12/XTU-4 - 121732
Produktinformationen "Eaton Motorschutzschalter 3pol. 1-4A PKE12/XTU-4 - 121732"
Motorschutzschalter-Komplettgerät (Grundgerät und elektronische Steuereinheit) gemäß IEC60947-4-1, elektronischer Weitbereichsüberlastschutz (4:1), Phasenausfall- und Unsymmetrieschutz, einstellbare Auslöseklasse, hohes Kurzschlussausschaltvermögen, Trennfunktion. Flexible Anpassung des Strombereichs der Motorschutzschaltung durch austauschbare elektronische Auslöseeinheiten. Erweiterbar mit Hilfsschalter, Spannungsauslöser, Strombegrenzer, Tuerkupplungsgriffe. Weltmarktgerät, ATEX-Zulassung
Technische Daten
| Überlastauslöser Stromeinstellung | 1..4 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 62 A |
| Mit thermischem Schutz | nein |
| Phasenausfallempfindlich | ja |
| Auslösetechnik | elektronisch |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 4 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,75 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 1,5 kW |
| Verlustleistung | 0,9 W |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Mit integriertem Hilfsschalter | nein |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
| Schutzart (IP) | IP20 |
| Höhe | 102,5 mm |
| Breite | 45 mm |
| Tiefe | 101 mm |
| Verkaufseinheit | 1 |
