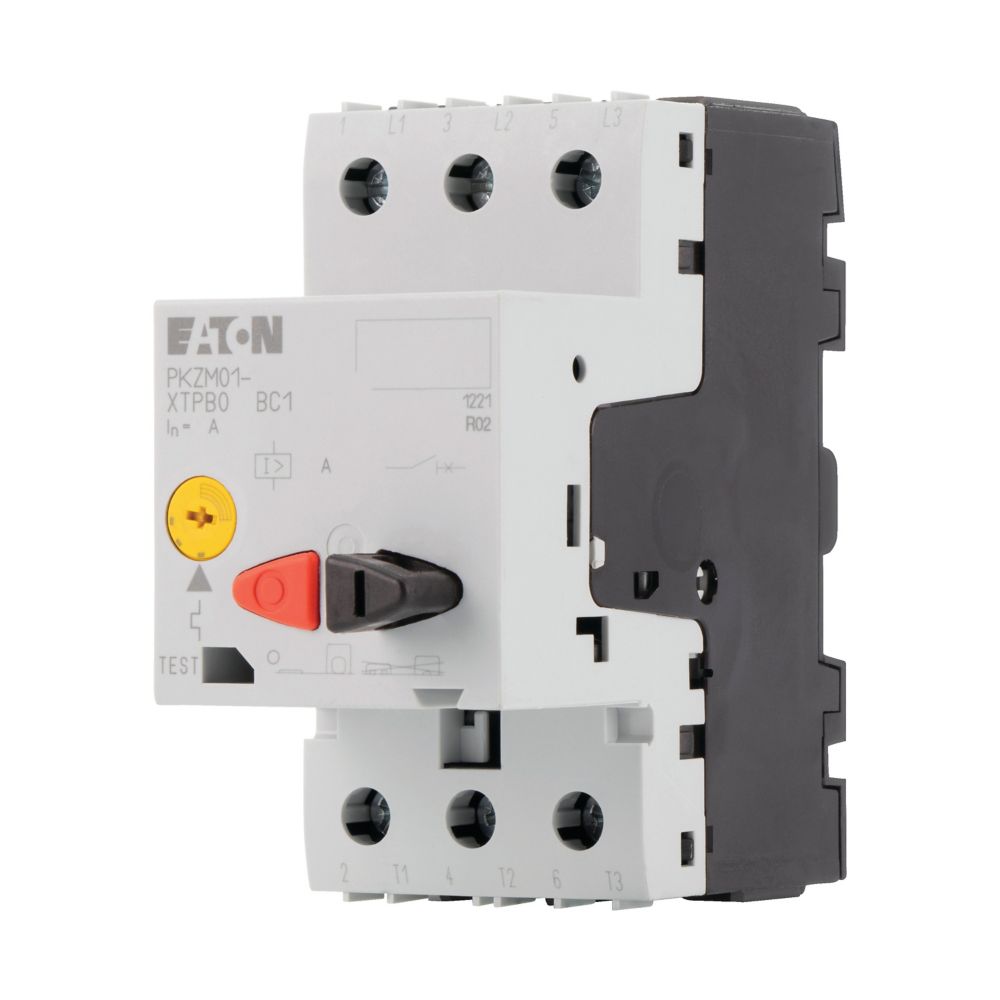

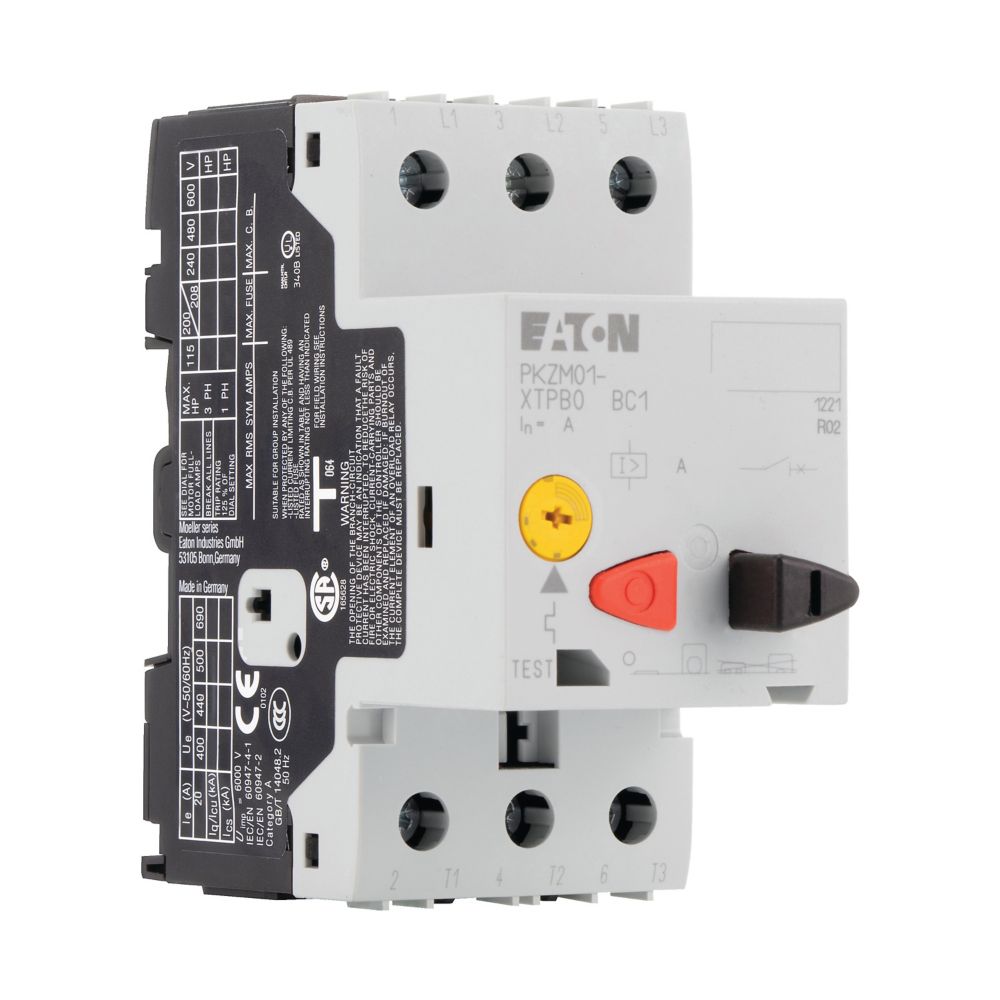

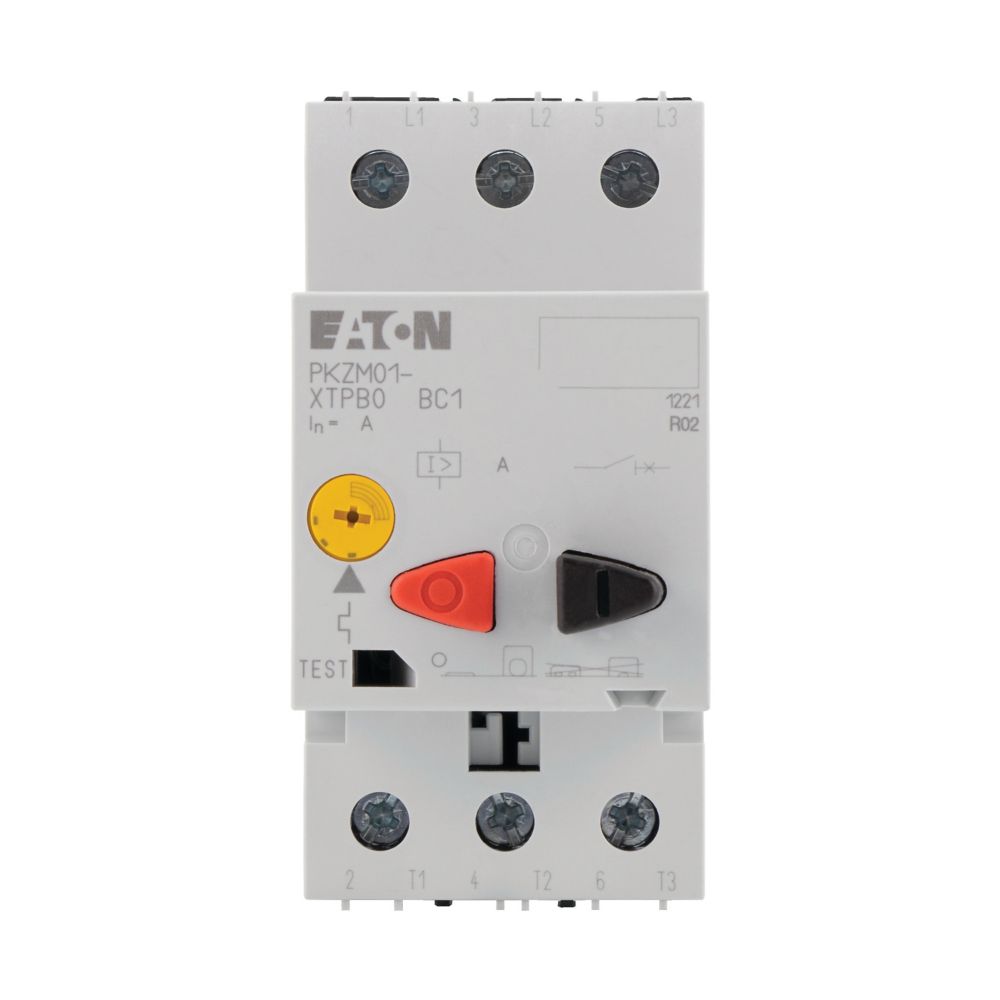

Eaton Motorschutzschalter 12A PKZM01-12 - 278485
Produktinformationen "Eaton Motorschutzschalter 12A PKZM01-12 - 278485"
Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM01, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, lieferbares Zubehör: Hilfsschalter, Spannungsauslöser
Technische Daten
| Überlastauslöser Stromeinstellung | 8..12 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 186 A |
| Mit thermischem Schutz | nein |
| Phasenausfallempfindlich | ja |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 12 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 3 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drucktaster |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Mit integriertem Hilfsschalter | nein |
| Mit integriertem Unterspannungsauslöser | nein |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
| Schutzart (IP) | IP20 |
| Höhe | 90 mm |
| Breite | 45 mm |
| Tiefe | 93 mm |
| Verkaufseinheit | 1 STK |
