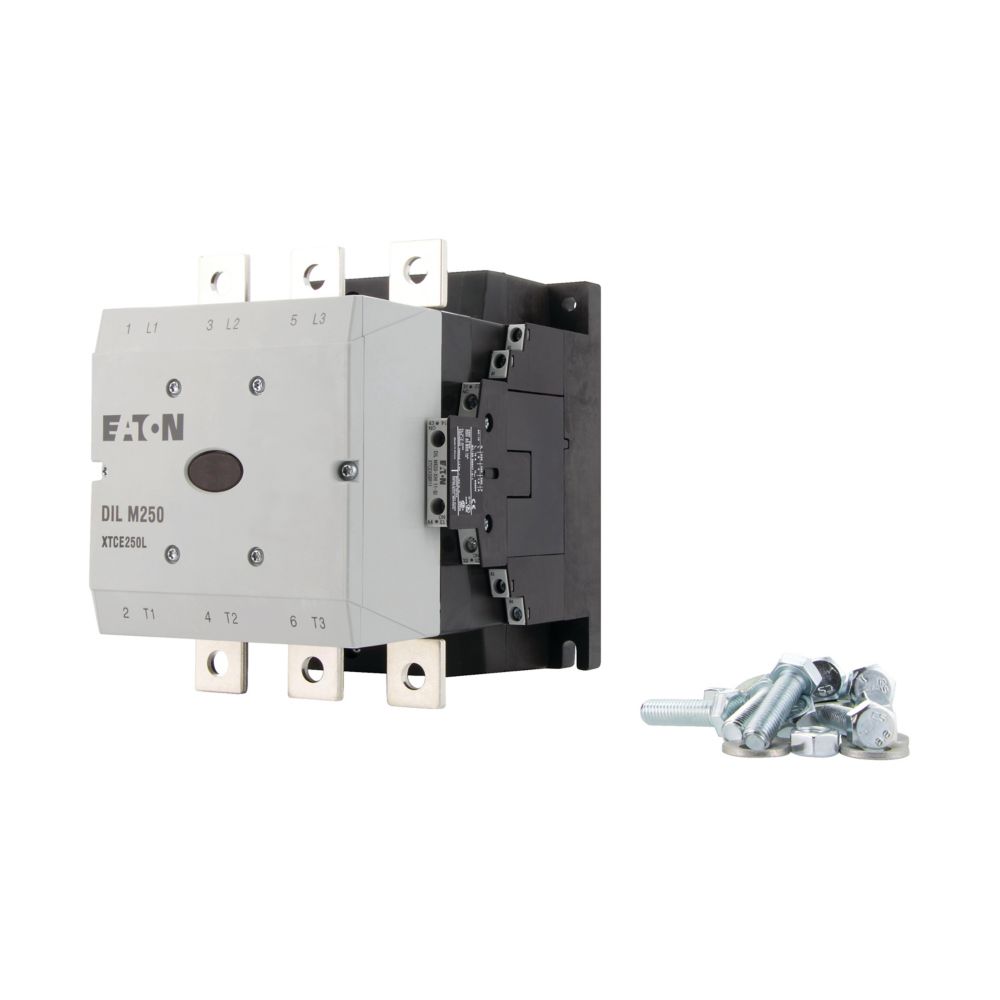

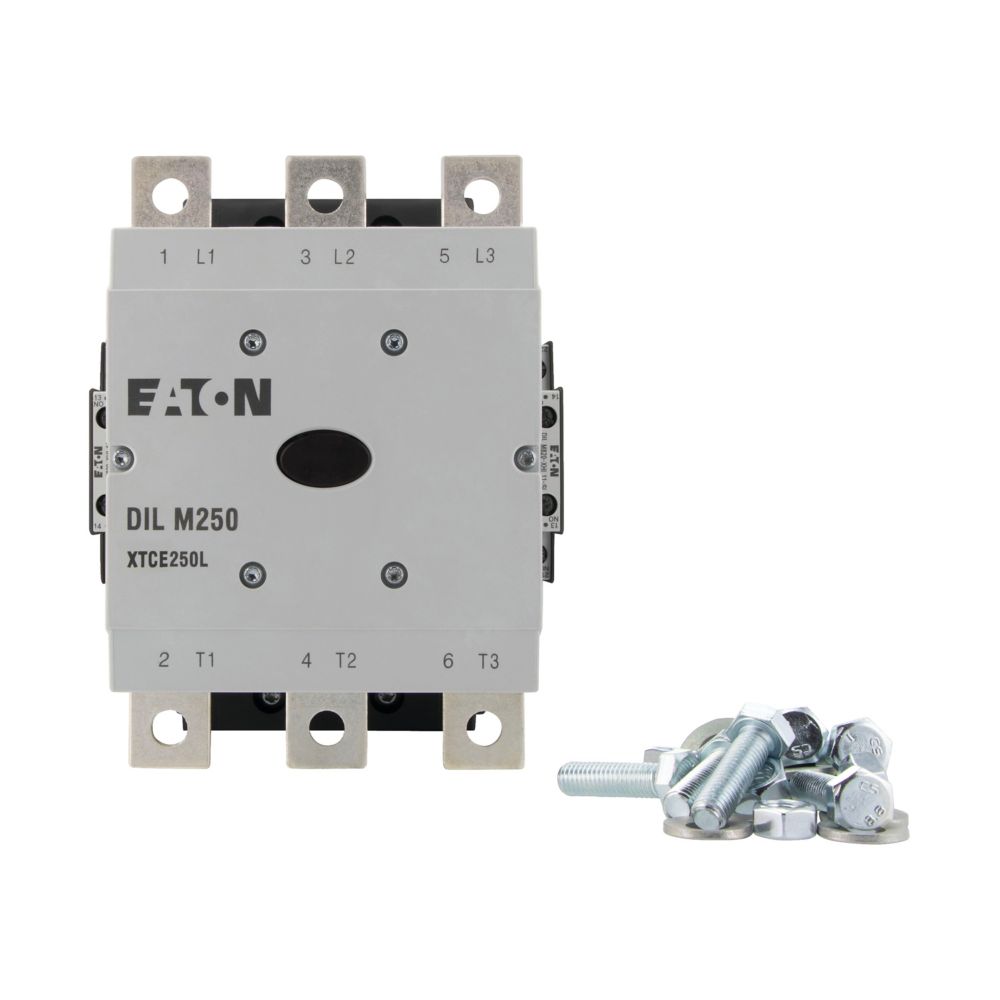

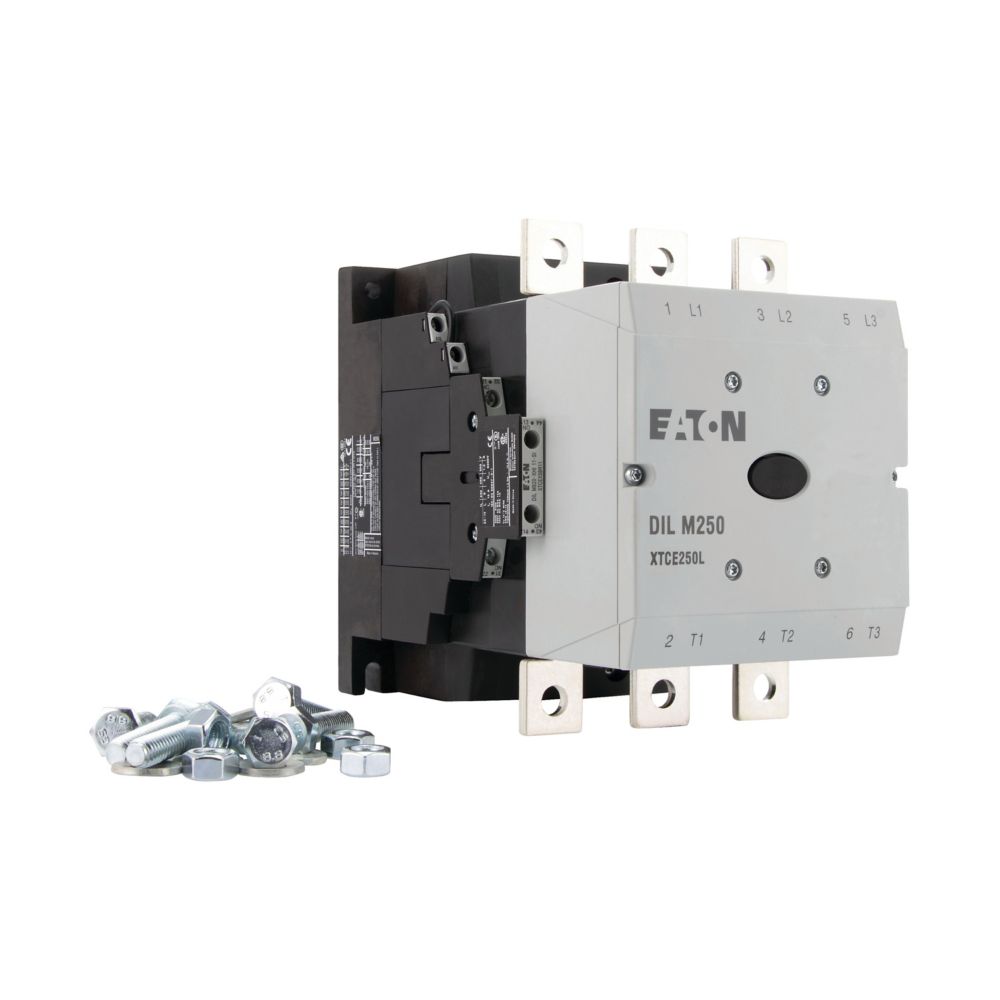

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 250 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 430 A, gekapselt: Ith= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 825 A, gekapselt: Ith= 742 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V 690 V: P= 170 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 62 kW, 380 V 400 V: P= 110 kW, 660 V 690 V: P= 137 kW, kombinierbar mit Hilfsschalter: DILM820-XHI¿, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz	110..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	110..250 V
Bemessungssteuerspeisespannung Us bei DC	110..250 V
Spannungsart zur Betätigung	AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	429 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	250 A
Bemessungsbetriebsleistung bei AC-3, 400 V	132 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	200 A
Bemessungsbetriebsleistung bei AC-4, 400 V	110 kW
Bemessungsbetriebsleistung NEMA	149 kW
Geeignet für Reiheneinbau	nein
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Anschlussart Hauptstromkreis	Schienenanschluss
Anzahl der Schließer als Hauptkontakte	3
Verkaufseinheit	1 STK
