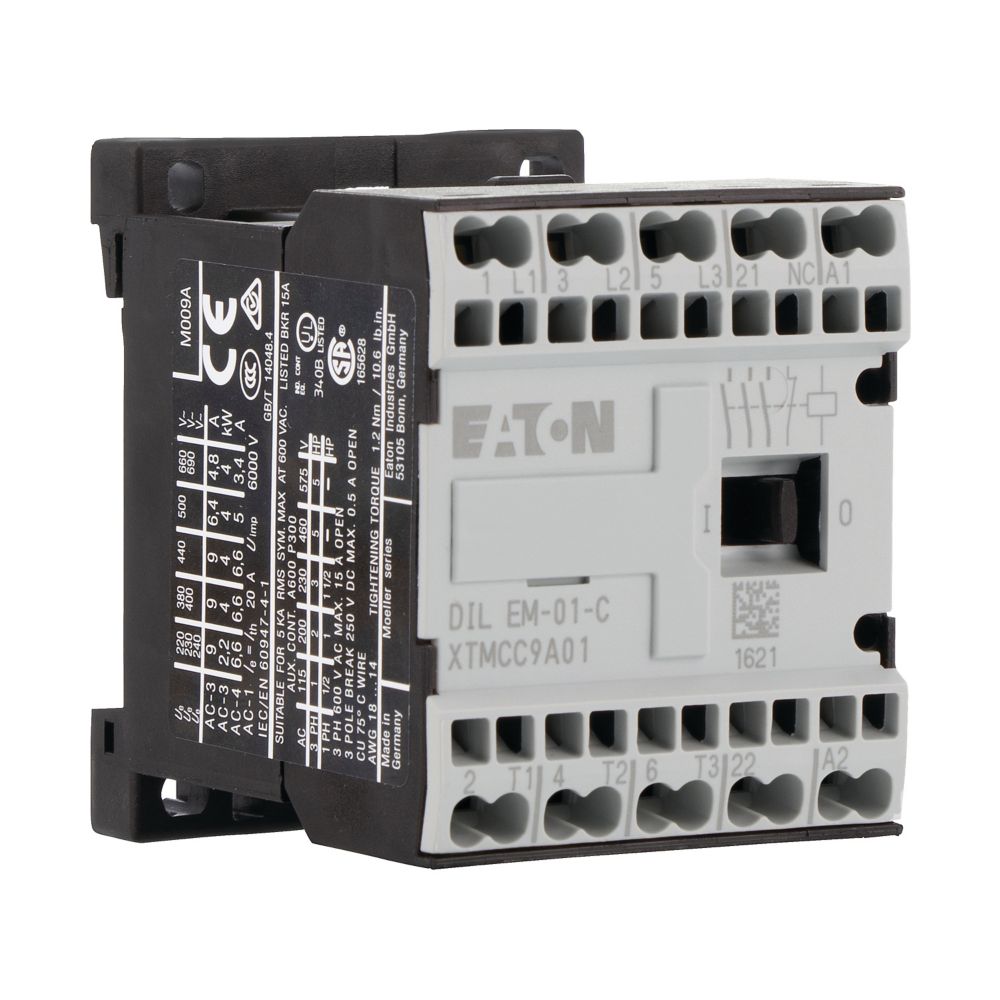

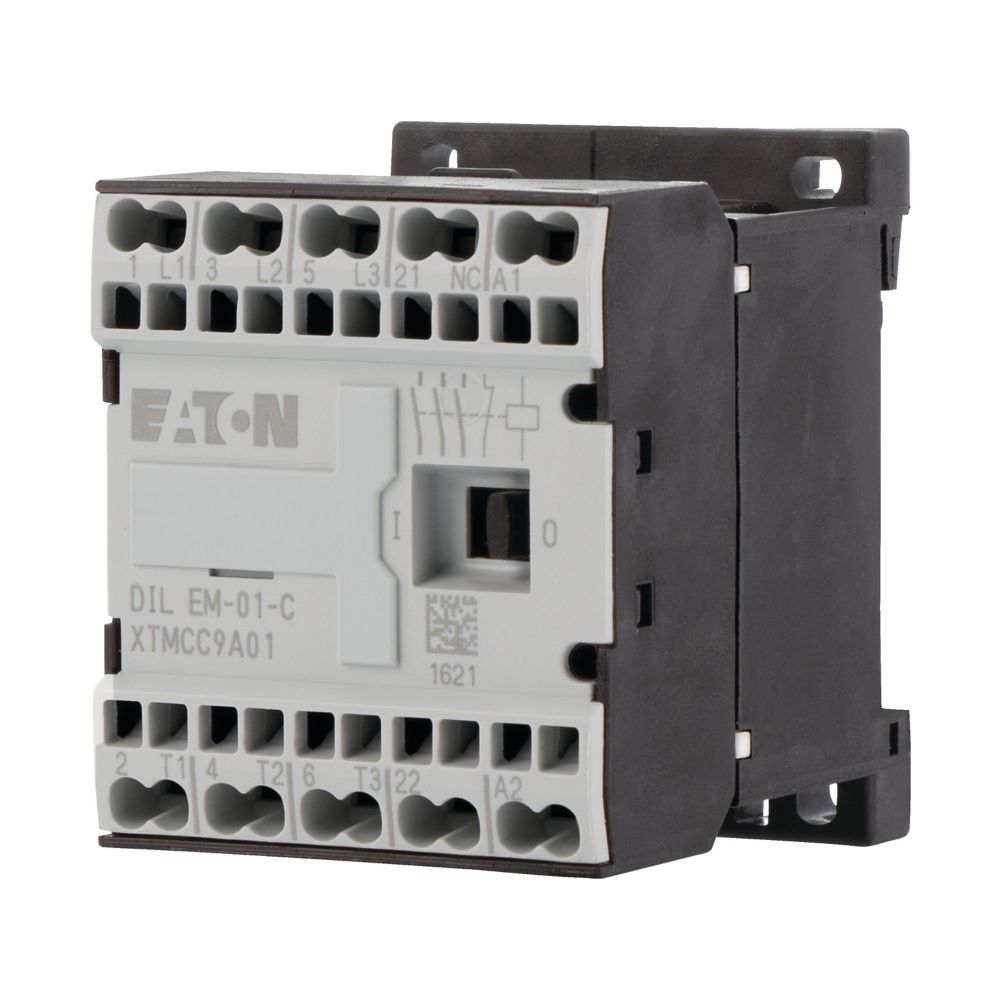

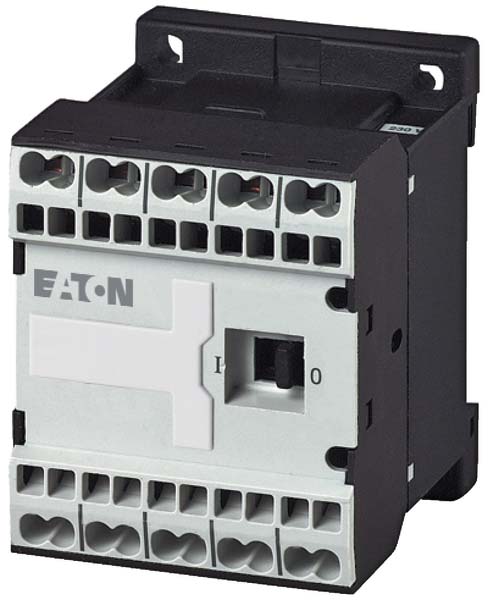

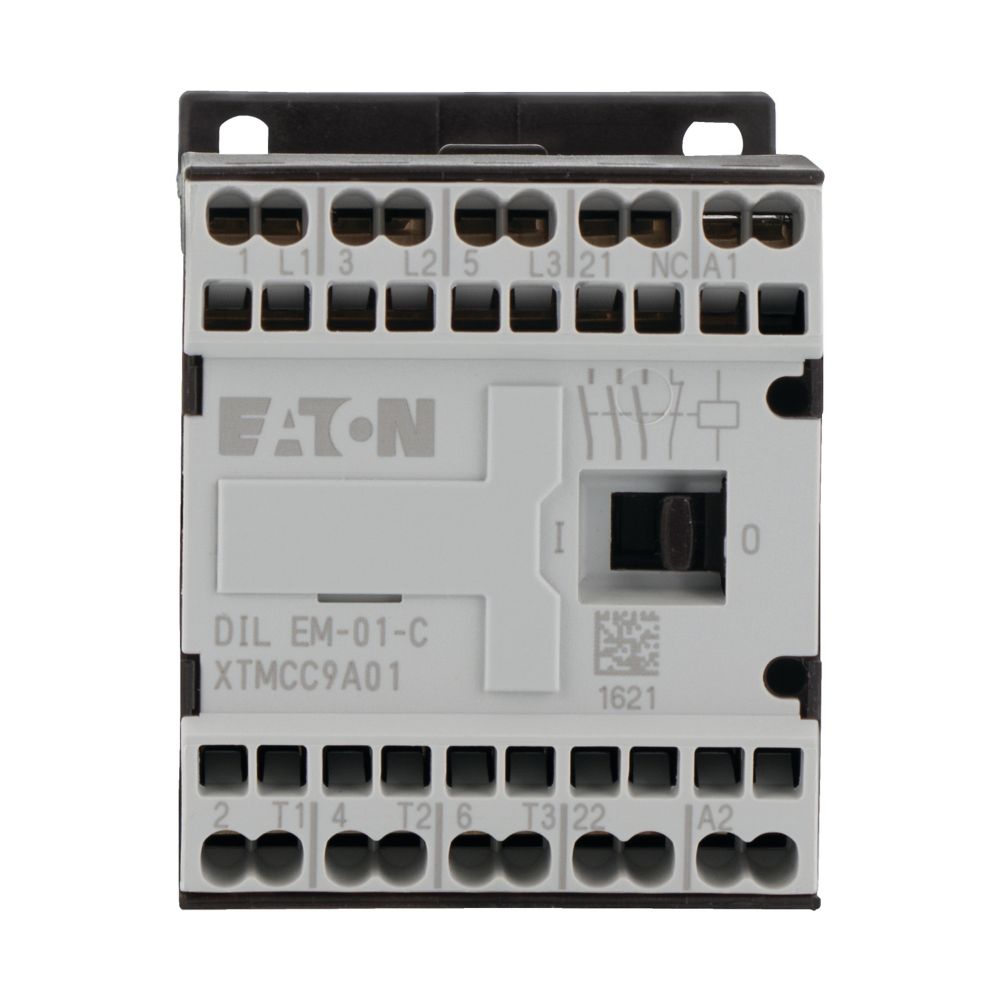

Eaton Leistungsschütz AC-3/400V:4kW,3p DC DILEM-01-G-C(24VDC) - 230167
Eaton (Moeller)
Eaton Leistungsschütz AC-3/400V:4kW,3p DC DILEM-01-G-C(24VDC) - 230167
Produktnummer:
230167
Lieferzeit ca. 7 Arbeitstag(e)
47,71 €
Inhalt:
1
inkl. MwSt. zzgl. Versandkosten Netto 40,09 €
Produktinformationen "Eaton Leistungsschütz AC-3/400V:4kW,3p DC DILEM-01-G-C(24VDC) - 230167"
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: ¿DILE-C, Kontaktbestückung Ö = Öffner: 1 Ö, Stromart AC/DC: Gleichstrombetätigung
Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6,59999999 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 3 kW |
| Bemessungsbetriebsleistung NEMA | 3,7 kW |
| Geeignet für Reiheneinbau | nein |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Verkaufseinheit | 1 STK |
