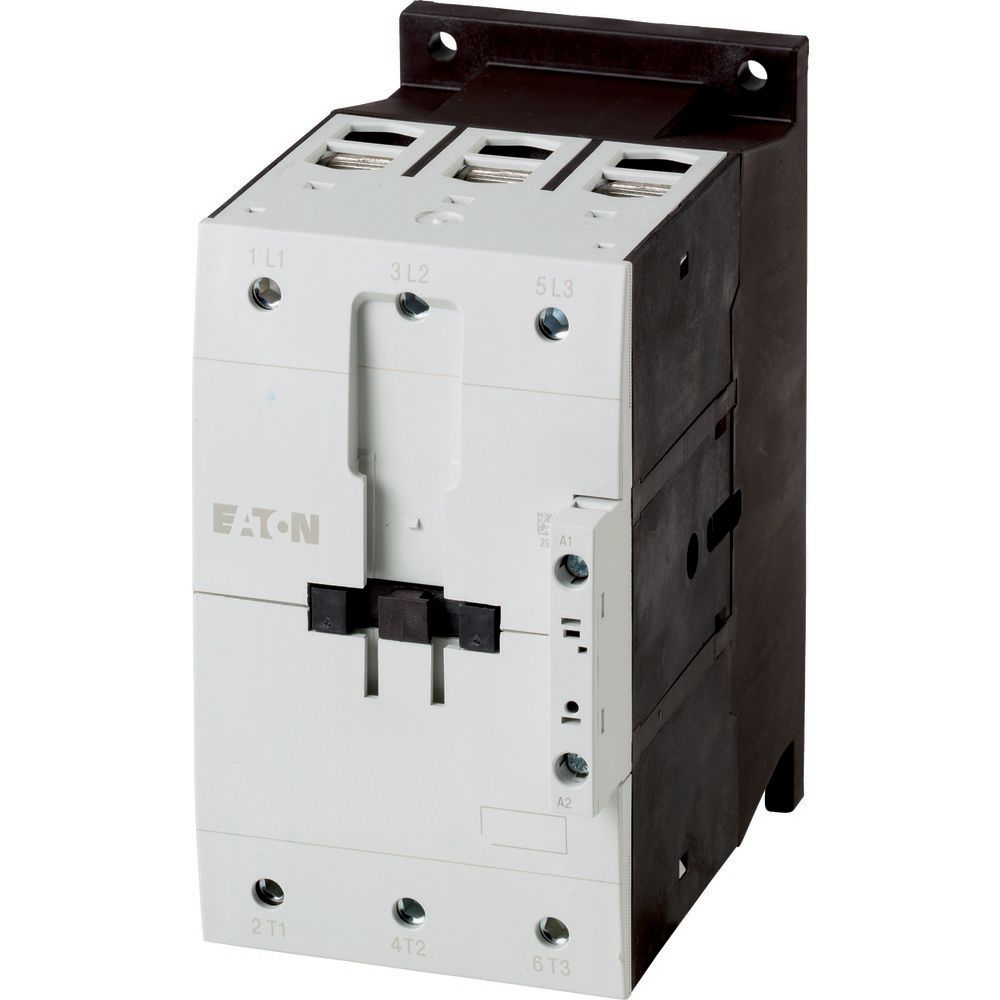

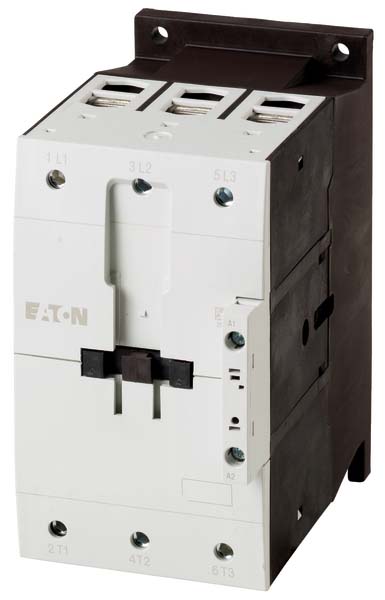

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 115 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 160 A, gekapselt: Ith= 115 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 325 A, gekapselt: Ith= 285 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 37 kW, 380 V 400 V: P= 55 kW, 660 V 690 V: P= 90 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 17 kW, 380 V 400 V: P= 28 kW, 660 V 690 V: P= 43 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Wechselstrombetätigung

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz	190..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	190..240 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	115 A
Bemessungsbetriebsleistung bei AC-3, 400 V	55 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	55 A
Bemessungsbetriebsleistung bei AC-4, 400 V	28 kW
Bemessungsbetriebsleistung NEMA	74 kW
Geeignet für Reiheneinbau	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Schließer als Hauptkontakte	3
Verkaufseinheit	1 STK
