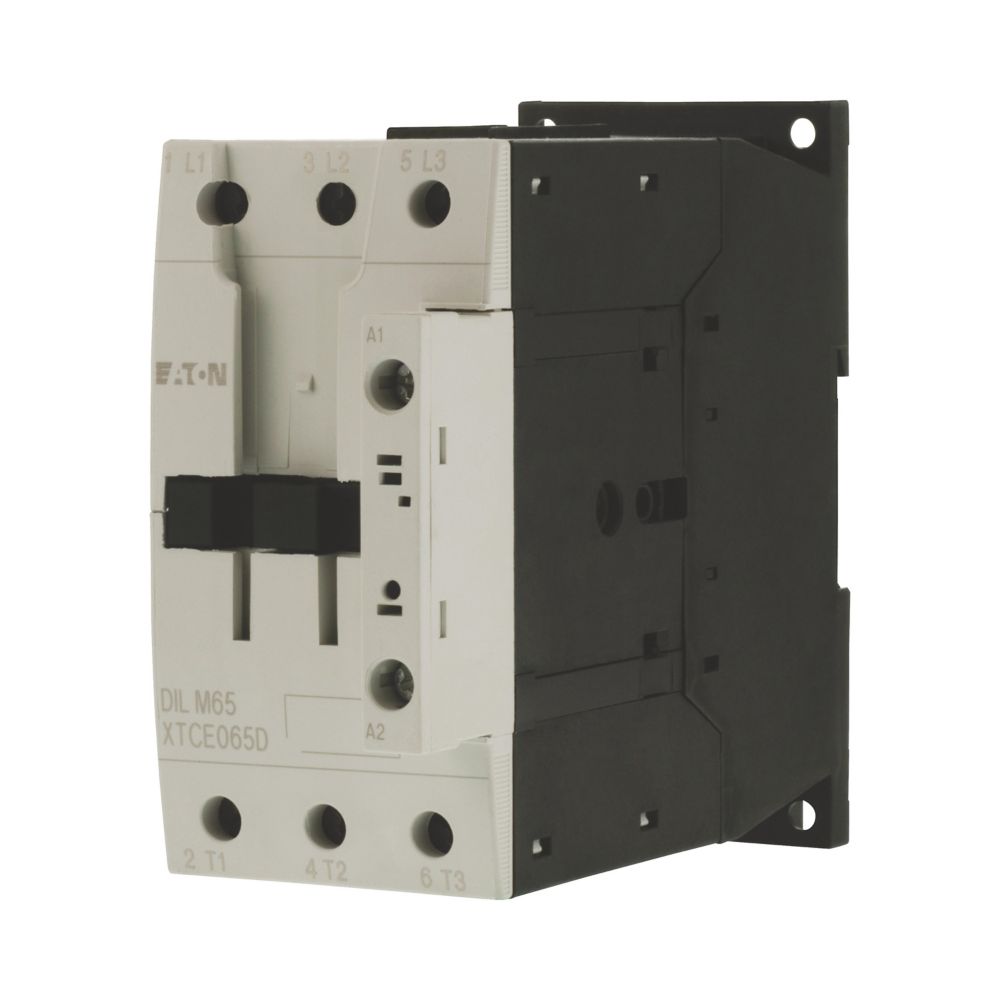

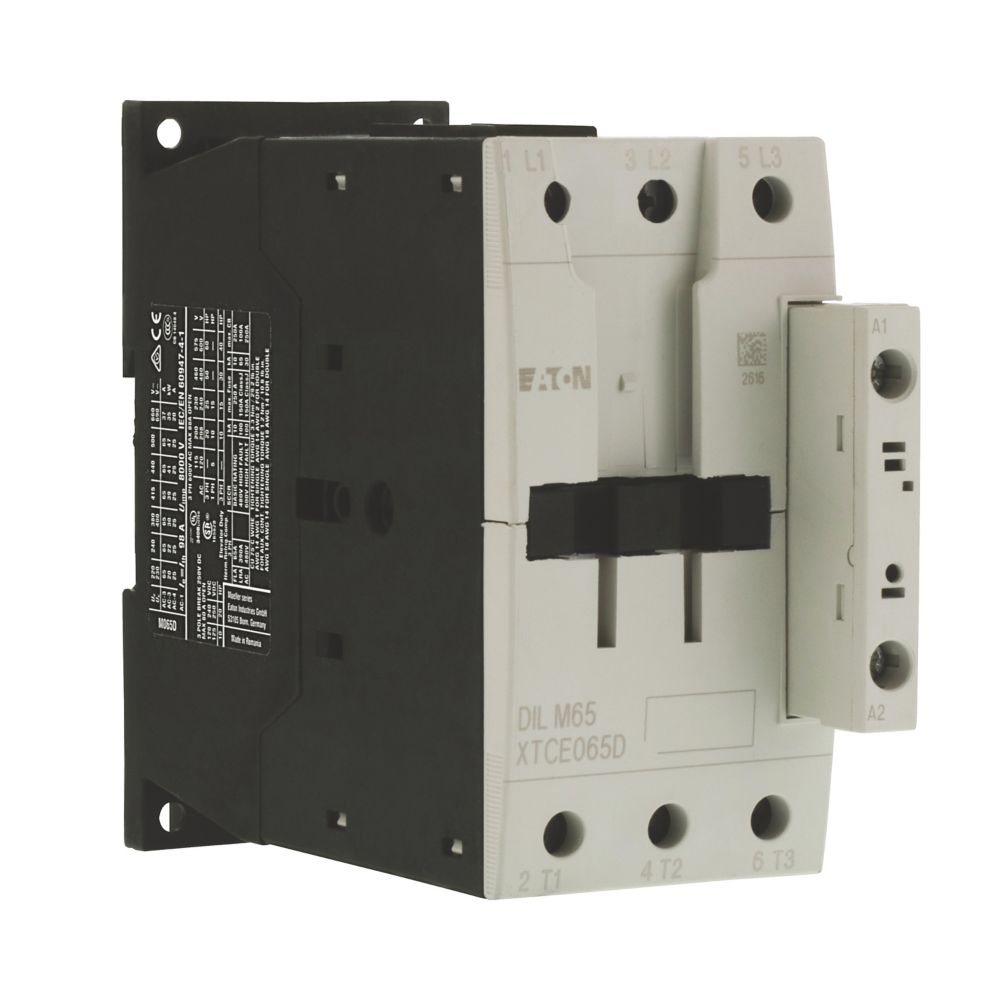

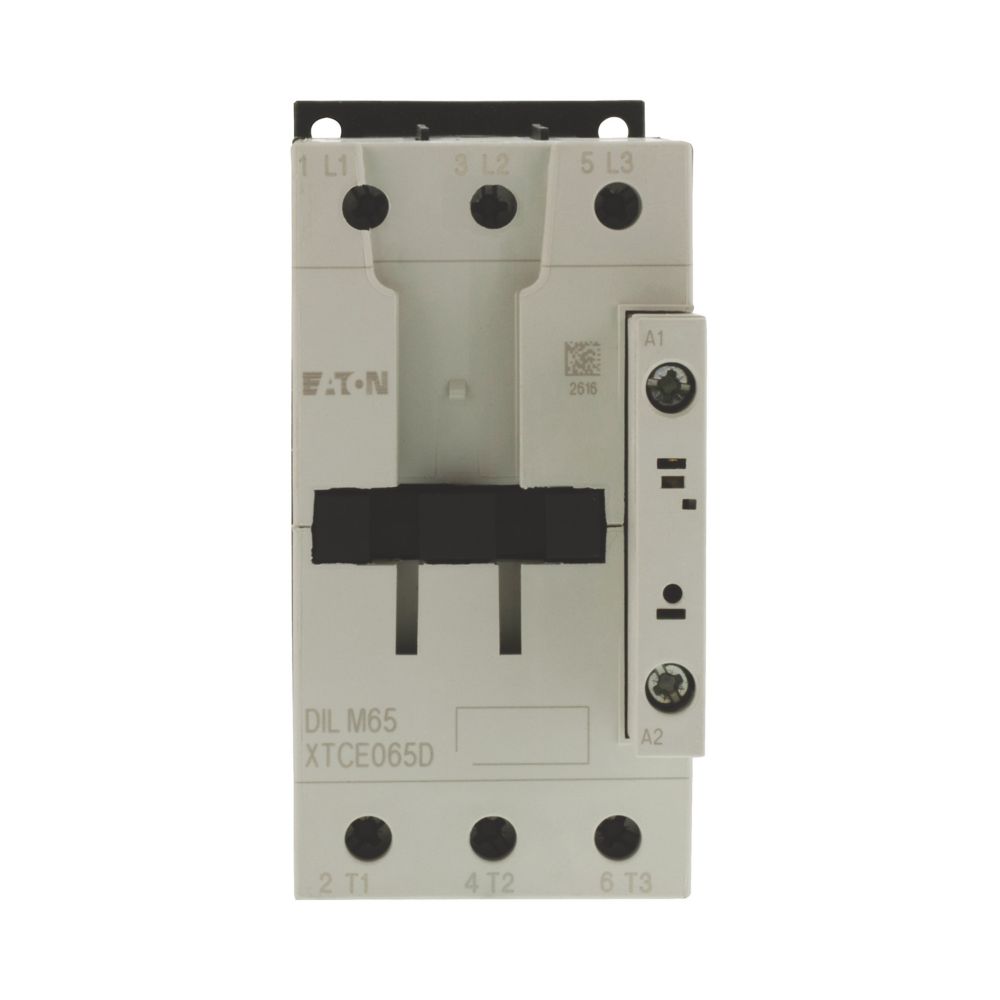

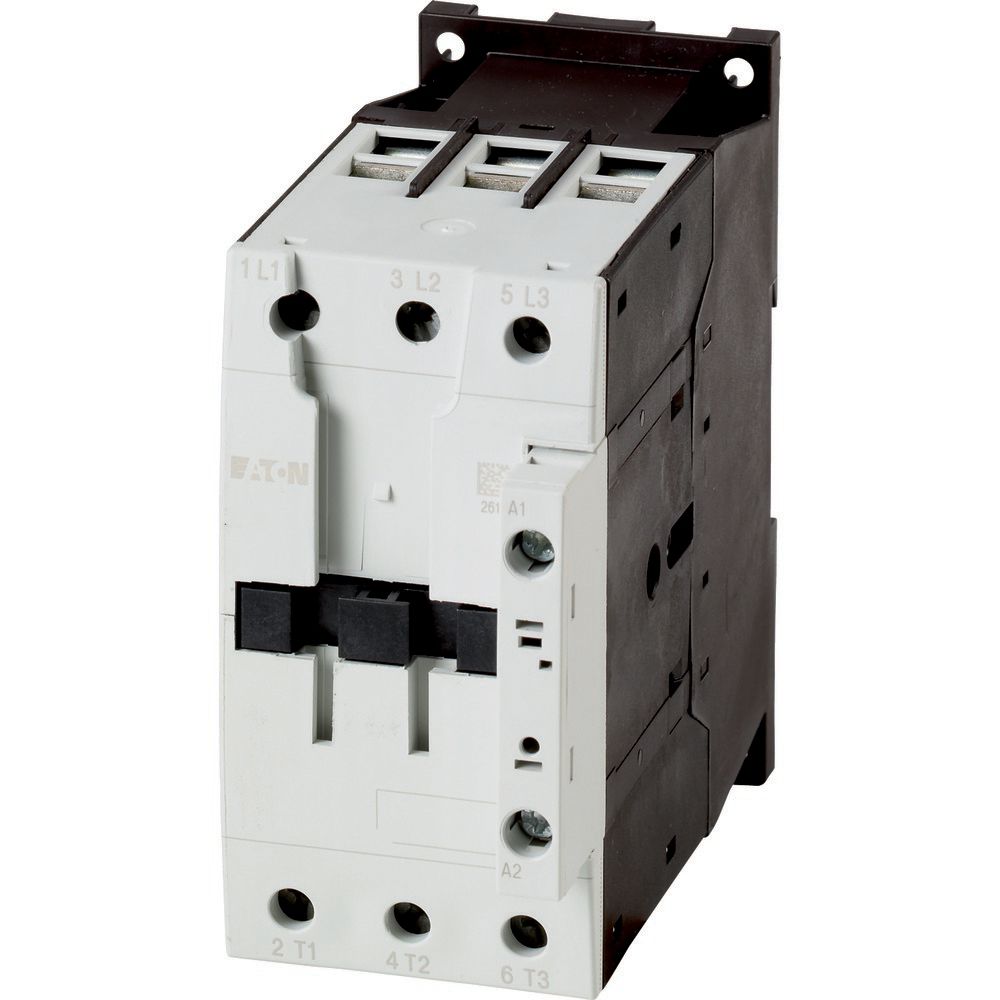

Eaton Leistungsschütz 30kW/400V,AC DILM65(230V50/60HZ) - 277902
Eaton (Moeller)
Eaton Leistungsschütz 30kW/400V,AC DILM65(230V50/60HZ) - 277902
Produktnummer:
277902
Sofort ab Lager, Versand in 1-2 Werktagen
256,79 €
Inhalt:
1
inkl. MwSt. zzgl. Versandkosten Netto 215,79 €
Produktinformationen "Eaton Leistungsschütz 30kW/400V,AC DILM65(230V50/60HZ) - 277902"
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 98 A, gekapselt: Ith= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 200 A, gekapselt: Ith= 180 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 20 kW, 380 V 400 V: P= 30 kW, 660 V 690 V: P= 35 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 98 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 65 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 12 kW |
| Bemessungsbetriebsleistung NEMA | 37 kW |
| Geeignet für Reiheneinbau | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Verkaufseinheit | 1 STK |
