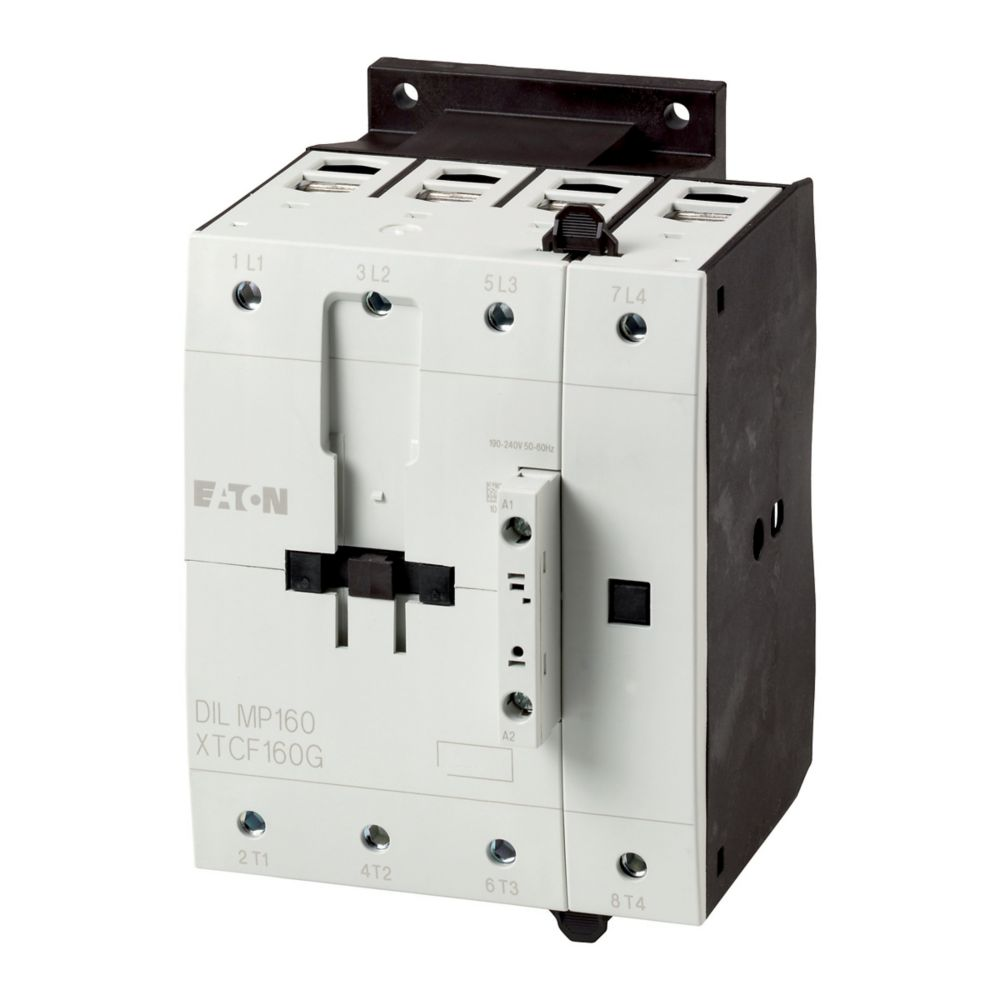

Eaton Leistungsschütz 160A/AC-1,AC,4p DILMP160(RAC240)
Produktinformationen "Eaton Leistungsschütz 160A/AC-1,AC,4p DILMP160(RAC240)"
Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 95 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 160 A, gekapselt: Ith= 128 A, konventioneller thermischer Strom, 1-polig offen: Ith= 415 A, gekapselt: Ith= 373 A, 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P = 75 kW
Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 190..240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 190..240 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 230..690 V |
| Betriebsspannung bei AC 60 Hz | 230..690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 160 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 95 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 45 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 65 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 33 kW |
| Bemessungsbetriebsleistung NEMA | 55 kW |
| Geeignet für Reiheneinbau | nein |
| Breite | 122 mm |
| Höhe | 170 mm |
| Tiefe | 160 mm |
| Verkaufseinheit | 1 |
