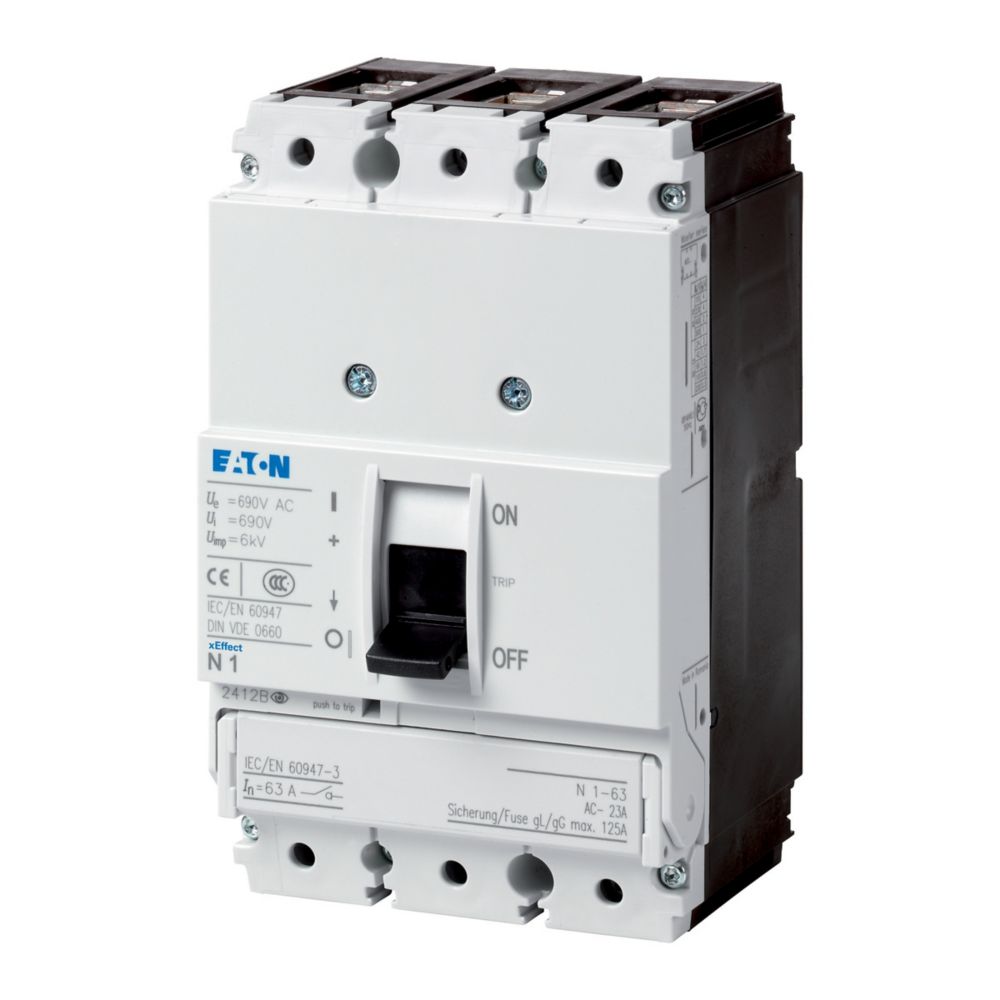

Eaton Lasttrennschalter 3p. 63A BG1 N1-63 - 259143
Produktinformationen "Eaton Lasttrennschalter 3p. 63A BG1 N1-63 - 259143"
Lasttrennschalter N.. -..erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. Hilfsschalter, Spannungsauslöser ermöglichen Signalisierung und Automatisierung. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.
Technische Daten
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 0 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 0 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 2 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 30 kW |
| Schaltleistung bei 400 V | 0 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 0 kA |
| Polzahl | 3 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | ja |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Kipphebel |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Schutzart (IP), frontseitig | IP20 |
| Verkaufseinheit | 1 STK |
