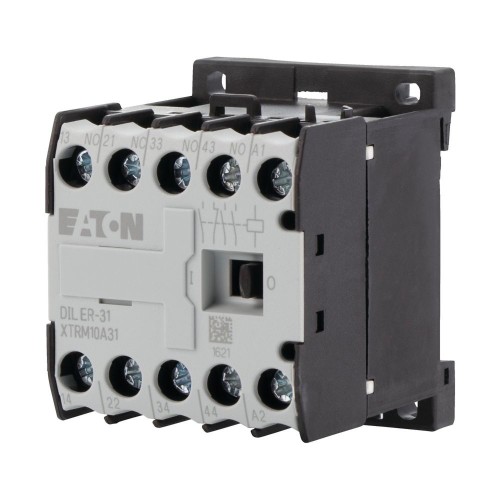

Eaton Hilfsschütz AC 3S1Ö DILER-31(230V50/60HZ - 052509
Produktinformationen "Eaton Hilfsschütz AC 3S1Ö DILER-31(230V50/60HZ - 052509"
Hilfsschütz, Sortiment: DILER Mini-Schütz, Anwendung: Hilfsschütze, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom, 1 Pol offen bei 50 °C: Ith =Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontakte S = Schließer: 3 S, Kontakte Ö = Öffner: 1 Ö, Codenummer und Version der Kombination Unterscheidungsnummer: 31E, verwendbar für: DILE, Betätigungsspannung: 230 V 50/60 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20
Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom | 10 A |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Montageart | DIN-Schiene/Schraube |
| Mit LED-Anzeige | nein |
| Geeignet für Handbedienung | nein |
| Schnittstelle | nein |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Betriebsspannung bei AC 50 Hz | 17..500 V |
| Betriebsspannung bei AC 60 Hz | 17..500 V |
| Betriebsspannung bei DC | 24..220 V |
| Spannungsart der Betriebsspannung | AC/DC |
| Bemessungsschaltstrom | 10 A |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Breite | 45 mm |
| Höhe | 58 mm |
| Tiefe | 51 mm |
| Verkaufseinheit | 5 |
