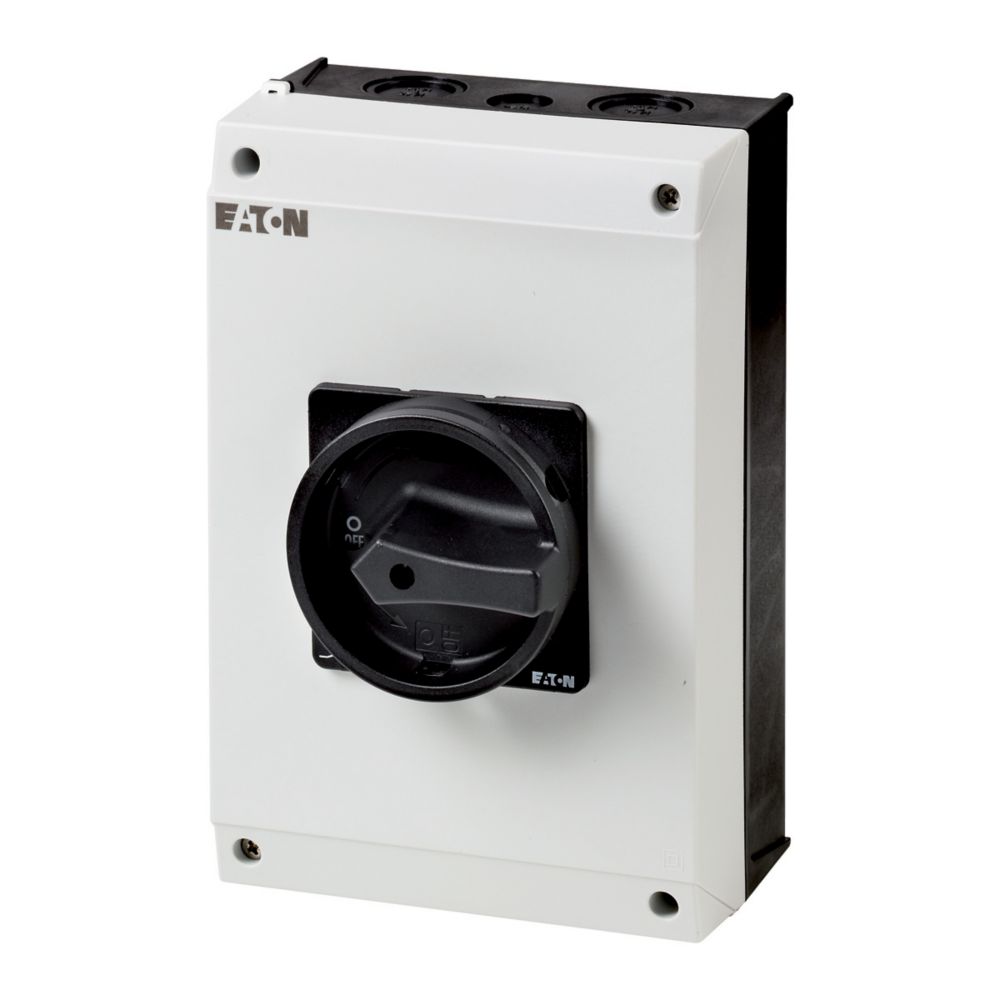

Eaton Hauptschalter I(G)/SVB T5B-4-15682/I4/SVBSW - 207247
Produktinformationen "Eaton Hauptschalter I(G)/SVB T5B-4-15682/I4/SVBSW - 207247"
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T5B, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, 6-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: IP65, Bauform: Aufbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Technische Daten
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 63 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 1,3 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 30 kW |
| Schaltleistung bei 400 V | 30 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 2 kA |
| Polzahl | 6 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 12 |
