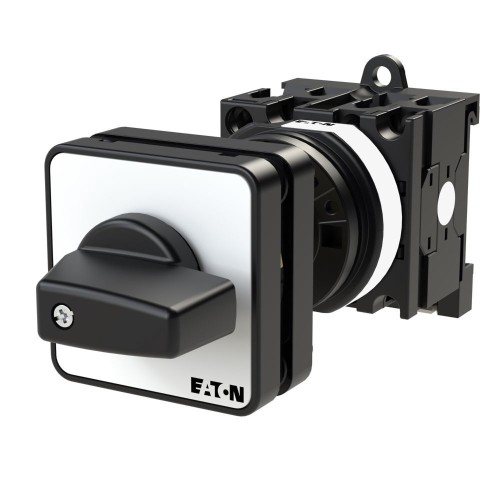

Eaton Ein-Aus-Schalter 3pol. T0-2-1/Z - 036504
Produktinformationen "Eaton Ein-Aus-Schalter 3pol. T0-2-1/Z - 036504"
EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, 3-polig, Schutzart: Front IP65, Bauform: rückseitiger Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Bemessungsdauerstrom: Iu = 20 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Technische Daten
| Ausführung als Hauptschalter | nein |
| Ausführung als Wartungs-/Reparaturschalter | nein |
| Ausführung als Sicherheitsschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 V |
| Bemessungsdauerstrom Iu | 20 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 13,3 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,32 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5,5 kW |
| Schaltleistung bei 400 V | 5,5 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 6 kA |
| Polzahl | 1 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Zwischenbau | ja |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | nein |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 12 |
| Breite | 48 mm |
| Höhe | 48 mm |
| Tiefe | 118 mm |
| Verkaufseinheit | 1 |
