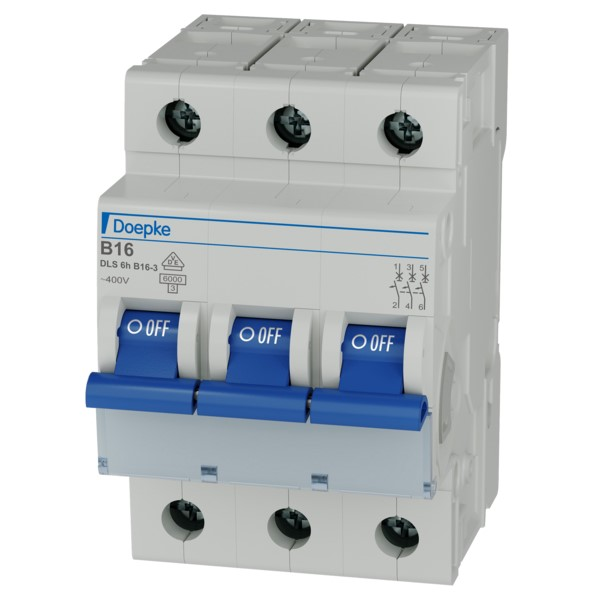

Doepke Leitungsschutzschalter DLS 6H B16-3 6KA
Produktinformationen "Doepke Leitungsschutzschalter DLS 6H B16-3 6KA"
Leitungsschutzschalter schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei blockiertem Schaltknebel, gewährleistet. Die Ausführung DLS 6h für das Handwerk ist für Verteiler- und Endstromkreise ausgelegt. Ihr Bemessungsschaltvermögen beträgt 6 kA. Mit der Auslösecharakteristik B gewährleisten die Schalter verlässlichen Schutz für Ihre Stromkreise ohne hohe Einschaltspitzen.
Technische Daten
| Einbautiefe | 68 mm |
| Auslösecharakteristik | B |
| Polzahl (gesamt) | 3 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 2 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Frequenz | 16,67..60 Hz |
| Verlustleistung | 8,4 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 3 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25..55 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5..25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5..25 mm² |
| Explosionsgeschützt | nein |
| Verkaufseinheit | 1 |
