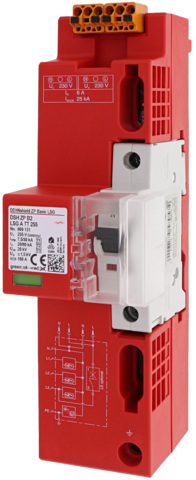

DEHN Kombi-Ableiter DSHZPB2LSGATT255 - 909131
Sofort ab Lager, Versand in 1-2 Werktagen
305,82 €
Inhalt:
1
inkl. MwSt. zzgl. Versandkosten Netto 256,99 €
Produktinformationen "DEHN Kombi-Ableiter DSHZPB2LSGATT255 - 909131"

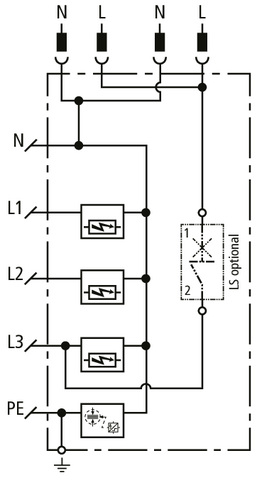

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung
zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.
zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.
Technische Daten
| Netzform TN-S | ja |
| Netzform TT | ja |
| Polzahl | 4 |
| Blitzstoßstrom (10/350 µs) | 30 kA |
| Höchste Dauerspannung AC | 255 V |
| Höchste Dauerspannung DC | 230 V |
| Nennspannung AC | 230 V |
| Schutzpegel L-N | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Folgestromlöschfähigkeit | 25 kA |
| Spezifische Energie (W/R) | 14,06 kJ/Ohm |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 160 A |
| Montageart | Sammelschiene |

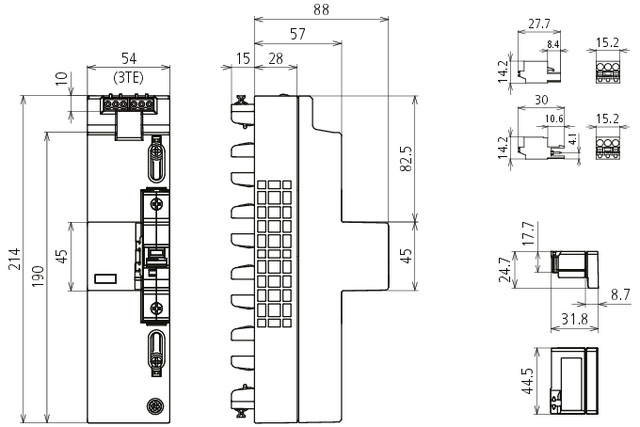

| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 und 3 |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Überstromgeschützter Spannungsabgriff | ja |
| Schutzart (IP) | IP30 |
