ABB Stotz S&J Unterspannungsrelais E236-US1 - 2CDE165000R2001
ABB Stotz

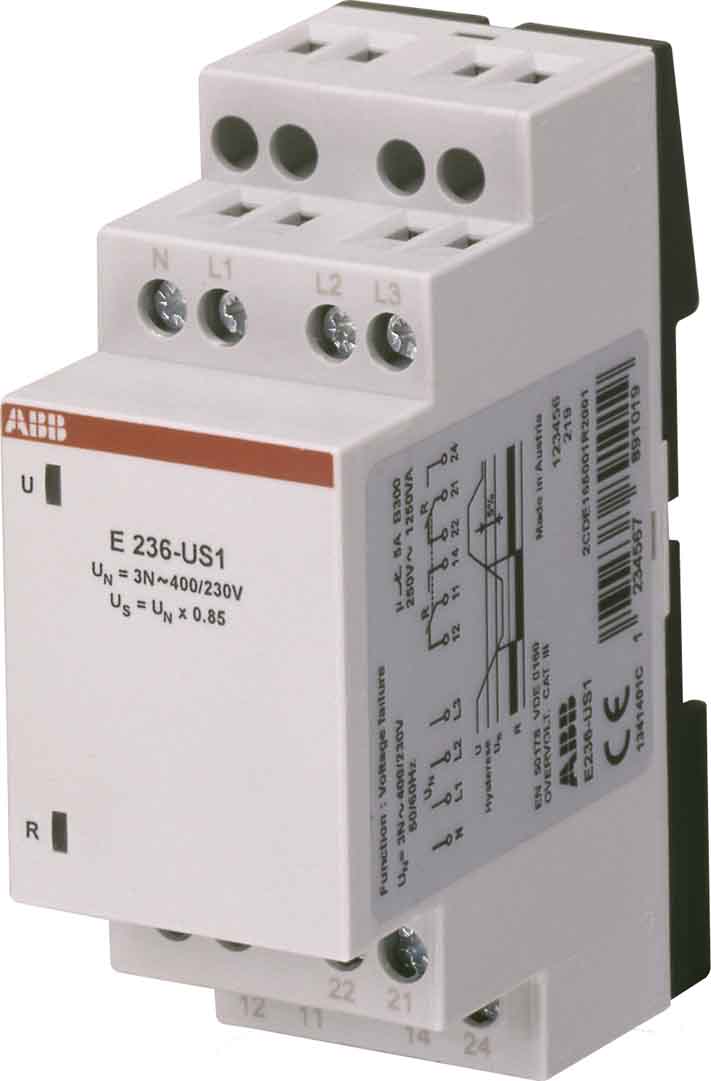

ABB Stotz S&J Unterspannungsrelais E236-US1 - 2CDE165000R2001
Produktnummer:
2CDE165000R2001
Sofort ab Lager, Versand in 1-2 Werktagen
101,24 €
Inhalt:
1
inkl. MwSt. zzgl. Versandkosten Netto 85,08 €
Produktinformationen "ABB Stotz S&J Unterspannungsrelais E236-US1 - 2CDE165000R2001"
Die grüne LED leuchtet, wenn die Speisespannung angelegt ist. Wenn jede Phasenspannung
195 V übersteigt (US1) oder den voreingestellten Schwellwert (US2) mit Bezug auf den Neutral-
leiter einschließlich der Hysterese beim Einschalten des Gerätes übersteigt, schaltet das Relais
sofort in die Arbeitsstellung. Die gelbe LED leuchtet. Wenn zumindest eine Phasenspannung
unter den Schwellwert fällt, geht das Relais wieder in seine normale Position und die gelbe
LED erlischt. Falls auch Phase 2 ausfällt, erlischt auch die grüne LED.
Der Neutralleiter muss verbunden werden!
195 V übersteigt (US1) oder den voreingestellten Schwellwert (US2) mit Bezug auf den Neutral-
leiter einschließlich der Hysterese beim Einschalten des Gerätes übersteigt, schaltet das Relais
sofort in die Arbeitsstellung. Die gelbe LED leuchtet. Wenn zumindest eine Phasenspannung
unter den Schwellwert fällt, geht das Relais wieder in seine normale Position und die gelbe
LED erlischt. Falls auch Phase 2 ausfällt, erlischt auch die grüne LED.
Der Neutralleiter muss verbunden werden!
Technische Daten
| Bemessungsspannung | 250 V |
| Bemessungsfrequenz | 50..60 Hz |
| Angegebener Messbereich | 3N, 400/230 V |
| Max. Schaltleistung | 1250 VA |
| Auslöseverzögerung | 100 ms |
| Max. elektrische Schalthäufigkeit | 60 c/min |
| Spannungsart | AC |
| Montageart | DIN-Schiene |
| Breite in Teilungseinheiten | 2 |
| Einbauhöhe | 87 mm |
| Schutzart (IP) | IP20 |
| Verkaufseinheit | 1 STK |
