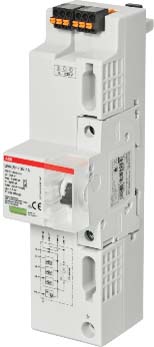

ABB Stotz S&J TT/TN-S Kombi-Ableiter OVR ZP+ 3N,7,5kA ZP+3N7.5-255MCB6 - 2CTB815799R2800
ABB Stotz
ABB Stotz S&J TT/TN-S Kombi-Ableiter OVR ZP+ 3N,7,5kA ZP+3N7.5-255MCB6 - 2CTB815799R2800
Produktnummer:
2CTB815799R2800
Sofort ab Lager, Versand in 1-2 Werktagen
331,07 €
Inhalt:
1
inkl. MwSt. zzgl. Versandkosten Netto 278,21 €
Produktinformationen "ABB Stotz S&J TT/TN-S Kombi-Ableiter OVR ZP+ 3N,7,5kA ZP+3N7.5-255MCB6 - 2CTB815799R2800"
Kombi-Ableiter mit Funktionsanzeige, zur werkzeuglosen Montage auf dem 40mm Sammelschienen-System mit überstromgeschütztem Spannungsabgriff (L und N) mittels 25kA B6A Sicherungsautomat für RfZ und APZ nach der Anwendungsregel VDE-AR-N 4100.
Anwendung: Gebäude ohne äußeren Blitzschutz und zur Erfüllung der Anforderungen zum Überspannungsschutz der elektrischen Anlage nach DIN VDE 0100-443.
Anwendung: Gebäude ohne äußeren Blitzschutz und zur Erfüllung der Anforderungen zum Überspannungsschutz der elektrischen Anlage nach DIN VDE 0100-443.
Technische Daten
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | nein |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform sonstige | nein |
| Polzahl | 4 |
| Blitzstoßstrom (10/350 µs) | 7,5 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Schutzpegel | 1,5 kV |
| Schutzpegel L-N | 1,5 kV |
| Schutzpegel L-PE | 1,5 kV |
| Schutzpegel N-PE | 1,5 kV |
| Folgestromlöschfähigkeit | 25 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | -1 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | -1 A |
| Montageart | Sammelschiene |
| Baugröße | 2 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 50 mm² |
| Fernsignalisierung | nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | nein |
| Spannungsschaltende Funkenstreckentechnologie | nein |
| Überstromgeschützter Spannungsabgriff | nein |
| Schutzart (IP) | IP20 |
| Verkaufseinheit | 1 STK |
