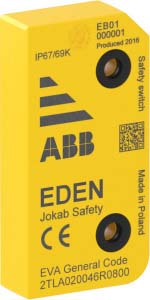

Eden DYN (auch mit StatusBus), OSSD und AS-i sind berührungslose Sicherheitssensoren mit Codierung, bestehend aus Adam und Eva. Eden wird an verriegelten Schutzeinrichtungen wie Türen, Toren und Hauben und für die sichere Positionserfassung eingesetzt. Sie sind hervorragend geeignet für raue Umgebungen, haben IP69K und einen Temperaturbereich von -40 bis +70 °C. Es gibt Ausführungen mit eingebauter, überwachter Rückstellung mit Rückstellungsanzeige. Eden DYN ist für einkanalige DYNlink-Sicherheitskreise mit Vital oder Pluto geeignet. Eden OSSD für zweikanalige Sicherheitskreise mit Sicherheitsrelais oder Sicherheits-SPS. Eden AS-i werden direkt am AS-i-Bus betrieben. Eden entspricht Bauart 4, wahlweise mit hoher oder niedriger Kodierungsstufe nach EN ISO 14119 und erreicht bis PLe (EN ISO 13849-1) bzw. SIL3 (EN 61508, EN 62061), auch bei Reihenschaltung/ Kaskadierung von bis zu 30 Sensoren. Variable Montage und 360 °-Abtastung sind möglich.

Technische Daten

Art der Betätigung	Transponder
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation	sonstige
Ausführung des elektrischen Anschlusses	sonstige
Ausführung des Schaltausgangs	sonstige
Breite des Sensors	30 mm
Höhe des Sensors	60 mm
Länge des Sensors	12 mm
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Gehäusebauform	Sonderbauform
Werkstoff des Gehäuses	Kunststoff
Beschichtung Gehäuse	unbeschichtet
Gesicherter Schaltabstand AUS	25 mm
Gesicherter Schaltabstand EIN	10 mm
SIL nach IEC 61508	3
Performance Level nach EN ISO 13849-1	Level e
Umgebungstemperatur	-40..80 °C
Mechanische Einbaubedingung für Sensor	nicht bündig
Bemessungsversorgungsspannung bei AC 50 Hz	0 V
Bemessungsversorgungsspannung bei AC 60 Hz	0 V
Bemessungsversorgungsspannung bei DC	24 V
Spannungsart	DC
Quer-/Kurzschlusserkennung möglich	ja
Schaltabstand	15 mm
Mit Überwachungsfunktion nachgeschalteter Geräte	nein
Geeignet für Sicherheitsfunktionen	ja
Mit Statusanzeige	nein
Schutzart (IP)	IP67
Schutzart (NEMA)	sonstige
Verkaufseinheit	1 STK
