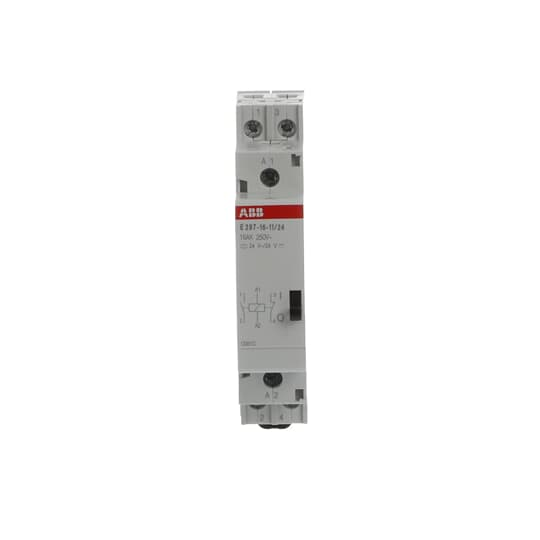

ABB Stotz S&J Installationsrelais 24VAC/24VDC, 16A E297-16-11/24
ABB Stotz
ABB Stotz S&J Installationsrelais 24VAC/24VDC, 16A E297-16-11/24
Produktnummer:
2TAZ311000R2043
Sofort ab Lager, Versand in 1-2 Werktagen
52,12 €
inkl. MwSt. zzgl. Versandkosten Netto 43,80 €
Produktinformationen "ABB Stotz S&J Installationsrelais 24VAC/24VDC, 16A E297-16-11/24"
Installationsrelais E297 sind elektromagnetisch betätigte Kleinschütze mit 18mm Breite (1 Moduleinheit). Mit diesen Installationsrelais kann eine zuverlässige Verbraucher-Steuerung konzipiert werden. In der Regel werden die Installationsrelais über einen Steuerschalter (Dauerkontakt) dort eingesetzt, wo z.B. eine Beleuchtung, eine Klimaanlage, ein Ventilator oder
ähnliches gesteuert werden soll. Das Gerät bleibt in der Ein-Stellung solange die Steuerspannung an der Spule anliegt. Wird die Steuerspannung unterbrochen, fällt das Installationsrelais immer in die Ruhestellung (Aus-Stellung) zurück. Dank der optimalen Schaltleistung eignen sie sich auch für Anwendungen in industrieller Umgebung und in Situationen, in denen es notwendig ist, die Kontrolle über leistungsstärkere
Verbraucher (wie z.B. mehrere Beleuchtungsgruppen) sicherzustellen.
Durch die Verwendung einer optimierten Spule (geringe Verlustleistung = niedrigere Betriebstemperatur) wird ein störungsfreier und sicherer Einsatz im Elektroverteiler gewährleistet. Die leisen Schaltgeräusche und das brummfreie Magnetsystem rechtfertigen auch einen Einsatz in öffentlichen Gebäuden und in privaten Haushalten. Die Installationsrelais können je nach Typ mit gängigen AC/DC-Steuerspannungen angesteuert werden und sind für einen Bemessungsstrom von 16 A ausgelegt. Die Geräte mit Steuerspannung von 24VDC sind nicht zur Ansteuerung über SPS geeignet!
ähnliches gesteuert werden soll. Das Gerät bleibt in der Ein-Stellung solange die Steuerspannung an der Spule anliegt. Wird die Steuerspannung unterbrochen, fällt das Installationsrelais immer in die Ruhestellung (Aus-Stellung) zurück. Dank der optimalen Schaltleistung eignen sie sich auch für Anwendungen in industrieller Umgebung und in Situationen, in denen es notwendig ist, die Kontrolle über leistungsstärkere
Verbraucher (wie z.B. mehrere Beleuchtungsgruppen) sicherzustellen.
Durch die Verwendung einer optimierten Spule (geringe Verlustleistung = niedrigere Betriebstemperatur) wird ein störungsfreier und sicherer Einsatz im Elektroverteiler gewährleistet. Die leisen Schaltgeräusche und das brummfreie Magnetsystem rechtfertigen auch einen Einsatz in öffentlichen Gebäuden und in privaten Haushalten. Die Installationsrelais können je nach Typ mit gängigen AC/DC-Steuerspannungen angesteuert werden und sind für einen Bemessungsstrom von 16 A ausgelegt. Die Geräte mit Steuerspannung von 24VDC sind nicht zur Ansteuerung über SPS geeignet!
Technische Daten
| Funktion | mechanisch | |
| Montageart | DIN-Schiene | |
| Breite in Teilungseinheiten | 1 | |
| Einbautiefe | 62 mm | |
| Anzahl der Kontakte als Schließer | 1 | |
| Anzahl der Kontakte als Öffner | 1 | |
| Steuerspannung 1 | 24 V | |
| Steuerspannungsart 1 | AC | |
| Frequenz der Steuerspannung 1 | 0..50 Hz | |
| Steuerspannung 2 | 24 V | |
| Steuerspannungsart 2 | DC | |
| Frequenz der Steuerspannung 2 | 0..50 Hz | |
| Bemessungsstrom | 16 A | |
| Versorgungsspannung | 21,6..26,4 V | |
| Spannungsart der Versorgungsspannung | AC | |
| Max. Glühlampenlast | 3000 W | |
| Max. Leuchtstofflampenlast | 1800 VA | |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 2500 VA | |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 2500 VA | |
| Max. Schaltstrom (cos phi | 0,6) | 16 A |
| Verkaufseinheit | 1 |
