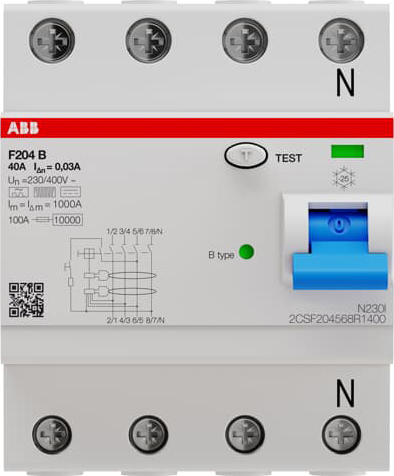

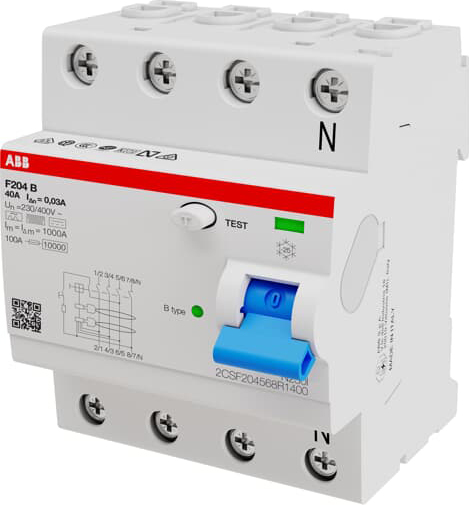

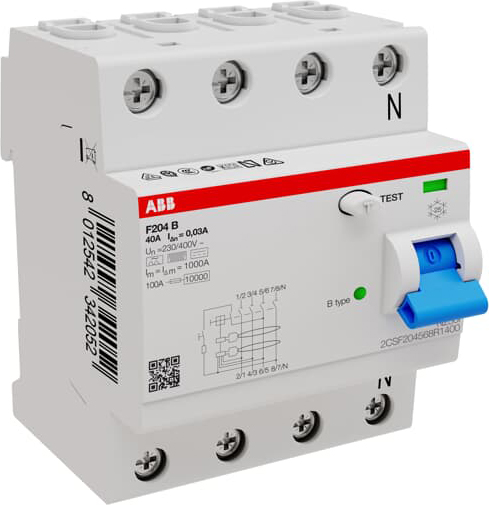

F200 Typ B für glatte Gleichfehlerströme und Betriebssicherheit
allstromsensitiv, 10 ms kurzzeitverzögert, stoßstromfest 3 kA (5 kA selektive Ausführung)
Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 B gewährleisten Schutz bei sinusförmigen Wechselströmen, pulsierenden Strömen und glatten Gleichfehlerströmen gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen für Typ A IEC/EN 61008-1, 61008-2-1, 61543 (VDE 0664 10, 11, 30) und Typ B DIN EN 62423 (VDE 0664-40).
Einsatzgebiete sind in Haushalt, Gewerbe- oder Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die RCCB Typ B eignen sich für nicht-lineare Schaltungen, die Fehlerströme mit glatten Gleichfehlerströmen und mit unterschiedlichsten (Hoch-/)Frequenzen generieren können. Diese Komponenten befinden sich in elektronischen Betriebsmitteln wie Frequenzumrichtern. Die RCCB Typ B haben einen Frequenzbereich von 0...2 kHz zur Erfassung des Fehlerstroms und bieten eine hohe Anlagenverfügbarkeit.

Technische Daten

Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	40 A
Bemessungsfehlerstrom	0,03 A
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Montageart	DIN-Schiene
Fehlerstrom-Typ	B
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	nein
Kurzschlussfestigkeit (Icw)	10 kA
Stoßstromfestigkeit	3 kA
Spannungsart	AC
Mit Verriegelungsvorrichtung	nein
Frequenz	sonstige
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IPX4
Breite in Teilungseinheiten	4
Einbautiefe	69,5 mm
Umgebungstemperatur während des Betriebs	-25..70 °C
Verschmutzungsgrad	3
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..25 mm²
Explosionsgeschützt	nein
Verkaufseinheit	1 STK
