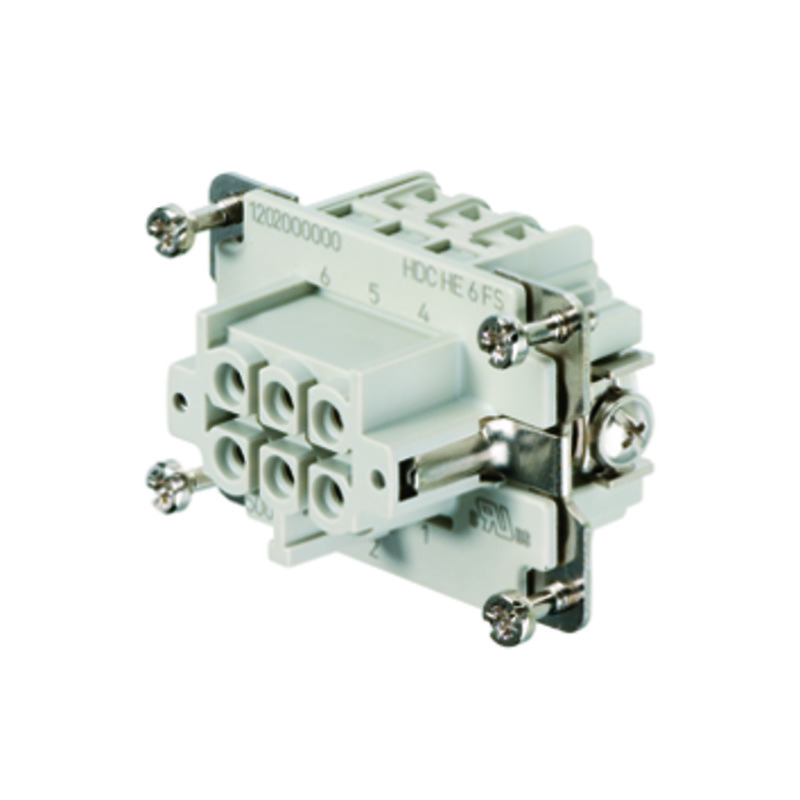

Weidmüller Steckverbinder-Einsatz HDC HE 6 FS
Produktinformationen "Weidmüller Steckverbinder-Einsatz HDC HE 6 FS"
Einsatz für Industriesteckverbinder, bestehend aus Kontaktelement und Isolierkörper.
Technische Daten
| Kontakteinsatz ohne Kontakte | nein |
| Kontaktausführung | Buchse |
| Polzahl | 6 |
| Werkstoff des Steckverbindereinsatzes | Thermoplast |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | -40..125 °C |
| Bemessungsspannung | 500 V |
| Bemessungsstoßspannung | 6 kV |
| Verschmutzungsgrad | 3 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit Drahtschutz | ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5..2,5 mm² |
| Werkstoff der Kontaktbeschichtung | Silber |
| Werkstoff des Kontakteinsatzes | Thermoplast |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Mit Schutzleiter | ja |
| Breite | 34 mm |
| Höhe | 35,2 mm |
| Tiefe | 51 mm |
| Verkaufseinheit | 1 |
